Wieża grzewcza KHT THP — zbiornik c.w.u. i bufor c.o. w jednej obudowie

Wieża grzewcza KHT THP łączy górny zbiornik ciepłej wody użytkowej z dolnym buforem centralnego ogrzewania w jednym korpusie o wysokości od 1677 do 1718 mm. Rodzina obejmuje trzy wykonania: THP-205/75-GP-PU i THP-290/105-GP-PU w wersji emalia oraz THPh-290/105-GP-PU w wersji hygienic. Wszystkie trzy uzyskują klasę efektywności energetycznej A i są izolowane szarą, twardą pianką poliuretanową.

Parametry techniczne

Pojemność górnego zbiornika c.w.u. rośnie od 211 l w modelu THP-205/75 przez 251 l w THP-290/105 do 270 l w THPh-290/105, a pojemność dolnego bufora c.o. wynosi odpowiednio 80, 93 i 92 l. Całkowita pojemność górnej części bojlera to 224, 281 i 283 l — pierwsza liczba mówi o zasobie c.w.u. dostępnym dla instalacji sanitarnej, druga o objętości wody grzewczej stabilizującej pracę źródła ciepła.

Moc wymiennika ciepła mierzona przy parametrach 70/10/45°C wynosi 56 kW w modelu 205/75, 74 kW w modelu 290/105 emalia i 92 kW w wykonaniu hygienic, przy stałej wydajności odpowiednio 1400, 1800 i 2200 l/h. To właśnie stała wydajność, a nie sama pojemność, decyduje o tym, jak długo utrzyma się rozbiór przy kilku otwartych punktach poboru.

Wężownica we wszystkich trzech wykonaniach pracuje pod ciśnieniem 1 MPa. W wersji emalia górny zbiornik c.w.u. dopuszcza 0,6 MPa, a dolny bufor c.o. 0,3 MPa; w wersji hygienic ciśnienie pracy zbiornika wynosi 0,3 MPa. Powierzchnia wymiany wężownicy to kolejno 2,4, 3,2 i 4,0 m², przy pojemności 15,2, 24 i 12,8 l — wykonanie hygienic osiąga największą powierzchnię wymiany przy najmniejszej objętości czynnika w wężownicy.

Gabaryty rozstrzygają o wyborze miejsca posadowienia: średnica z izolacją to 677, 737 i 739 mm, bez izolacji 550, 601 i 603 mm. Masa pustego urządzenia wynosi 111, 132 i 81 kg, a przekątna przechyłu R — 1802 mm dla modelu 205/75 oraz 1838 mm dla obu wykonań 290/105.

Konstrukcja i materiały

Sufiks GP-PU w kodzie producenta oznacza szarą izolację z twardej pianki poliuretanowej, nierozbieralną i trwale połączoną z płaszczem. Różnica między średnicą z izolacją a średnicą samego zbiornika jest w tabeli podana wprost dla każdego wariantu, co ułatwia ocenę prześwitu przy ścianie i przy przejściu przez drzwi kotłowni.

Warianty THP producent oznacza jako emalia — zbiornik c.w.u. ma powłokę emaliowaną i ochronę katodową w postaci anod magnezowych. Model 205/75 otrzymuje anody o łącznej masie 0,9 kg i długościach 400 mm (główna) oraz 400 mm (dodatkowa), model 290/105 — 1,1 kg przy długościach 500 i 400 mm. Karta katalogowa wykonania hygienic nie wymienia anod magnezowych.

Uzbrojenie pomiarowe jest rozbudowane: tuleje na czujniki temperatury h6 (891 mm w 205/75, 893 mm w obu wersjach 290/105), h9 (1451 i 1453 mm) oraz h19 (1299 i 1301 mm w emalii, 1452 mm w hygienic). Do tego króciec odpowietrznika 1/2″ i dwie dysze pomiaru temperatury 1/2″ w dolnej strefie bufora.

Zastosowanie — z czym współpracuje

Wężownica jest zasilana z kotła przez króćce h5 (zasilanie) i h4 (powrót): 1″ w modelu THP-205/75, 5/4″ w THP-290/105, a w wykonaniu hygienic 1″ na zasilaniu i 5/4″ na powrocie. Dolny bufor c.o. ma cztery przyłącza wody kotłowej 1″ (h14–h17) rozmieszczone na różnych wysokościach — od 141 do 392 mm w modelu 205/75 oraz od 132 do 384 mm w wykonaniach 290/105 — co pozwala prowadzić zasilanie i powrót instalacji grzewczej w wybranych strefach zasobnika.

Urządzenie przystosowano do współpracy z grzałką elektryczną: przewidziano dwa króćce 6/4″ — h8 na wysokości 751 mm (205/75) lub 753 mm (290/105) oraz h12 na wysokości 258 mm. Dla wykonania hygienic katalog podaje długość grzałki 550 mm i nominalną średnicę rury DN 25. Króciec cyrkulacji c.w.u. 3/4″ (h2, 1361 i 1363 mm) występuje w wykonaniach emalia; wyprowadzenie odpowietrzenia 5/4″ (h18, 1692 mm) opisano dla wersji hygienic.

Jak działa wieża grzewcza?

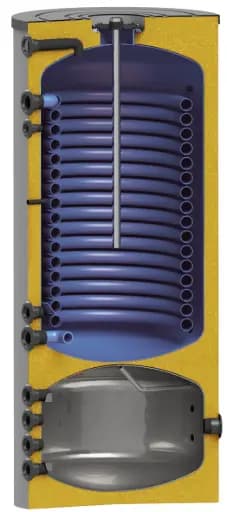

Wieża grzewcza to dwa zbiorniki o różnym przeznaczeniu zamknięte we wspólnej izolowanej obudowie. Dolna część gromadzi wodę instalacji centralnego ogrzewania i wydłuża cykle pracy źródła ciepła, górna przygotowuje ciepłą wodę użytkową, a wężownica o powierzchni od 2,4 do 4,0 m² przekazuje do niej ciepło. Zapis 70/10/45°C przy mocy wymiennika opisuje warunki pomiaru: temperaturę czynnika grzewczego, temperaturę wody zimnej na wlocie i temperaturę wody użytkowej na wyjściu — im wyższa temperatura zasilania, tym bliżej deklarowanej wydajności pracuje układ.

Dla kogo jest wieża grzewcza KHT THP?

• Dom jednorodzinny o umiarkowanym rozbiorze c.w.u. — THP-205/75-GP-PU z 211 l ciepłej wody i stałą wydajnością 1400 l/h.
• Gospodarstwo domowe z równoczesnym poborem w kilku punktach — THP-290/105-GP-PU oferuje 251 l c.w.u. i 1800 l/h przy wężownicy 3,2 m².
• Instalacja o wysokim zapotrzebowaniu chwilowym — THPh-290/105-GP-PU z mocą wymiennika 92 kW, wydajnością 2200 l/h i największą powierzchnią wymiany 4,0 m².
• Kotłownia o ograniczonej powierzchni — jedno urządzenie o średnicy zewnętrznej od 677 do 739 mm zastępuje osobny zasobnik i osobny bufor.

Jak dobrać wielkość wieży grzewczej?

Punktem wyjścia jest stała wydajność c.w.u. — 1400, 1800 albo 2200 l/h — czyli ilość wody, którą urządzenie potrafi przygotowywać w sposób ciągły, a nie tylko zapas zgromadzony w zbiorniku. Drugim kryterium jest moc źródła ciepła: deklarowane 56, 74 i 92 kW odnoszą się do zasilania wężownicy czynnikiem o temperaturze 70°C, więc kocioł pracujący niżej da odpowiednio mniej. Trzecie kryterium jest czysto praktyczne — przekątna przechyłu R wynosi 1802 mm dla wersji 205/75 i 1838 mm dla wersji 290/105 i to ona, a nie sama wysokość, decyduje o możliwości wniesienia urządzenia przez klatkę schodową.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, początkowo w projektowaniu i uruchomieniach instalacji ciepłowniczych, a od 2009 roku także w produkcji zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a większość produkcji trafia na eksport. Wszystkie trzy wykonania wieży grzewczej mają klasę efektywności energetycznej A. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia.

Często zadawane pytania

Czym różni się wersja THP od THPh?

Wykonaniem zbiornika c.w.u. i parametrami wymiany ciepła. Wersje THP producent oznacza jako emalia i wyposaża w anody magnezowe (0,9 kg w modelu 205/75, 1,1 kg w 290/105), a górny zbiornik pracuje pod ciśnieniem 0,6 MPa. Wersja THPh hygienic ma ciśnienie pracy zbiornika 0,3 MPa, powierzchnię wężownicy 4,0 m², moc wymiennika 92 kW i wydajność 2200 l/h, przy masie 81 kg zamiast 132 kg.

Czy wieża grzewcza zmieści się w typowej kotłowni?

Wysokość urządzenia wynosi od 1677 do 1718 mm, a średnica z izolacją od 677 do 739 mm. Przy planowaniu drogi transportu ważniejsza jest jednak przekątna przechyłu R: 1802 mm dla modelu 205/75 i 1838 mm dla obu wykonań 290/105 — to wymiar, który musi przejść przez otwór drzwiowy przy pochyleniu zbiornika.

Czy potrzebuję anody magnezowej?

W wykonaniach emalia anody magnezowe są elementem fabrycznego wyposażenia. Model THP-205/75 ma anodę główną i dodatkową po 400 mm o łącznej masie 0,9 kg, model THP-290/105 — 500 i 400 mm o masie 1,1 kg. Karta katalogowa wykonania hygienic anod nie wymienia.

Czy mogę podłączyć grzałkę elektryczną?

Tak, urządzenie ma dwa króćce grzałki 6/4″. Króciec h8 znajduje się na wysokości 751 mm w modelu 205/75 i 753 mm w wersjach 290/105, króciec h12 — na wysokości 258 mm. Dla wykonania hygienic katalog podaje długość grzałki 550 mm.

Czy jest przyłącze cyrkulacji ciepłej wody?

W wykonaniach emalia tak — króciec cyrkulacji h2 o średnicy 3/4″ wyprowadzono na wysokości 1361 mm (205/75) i 1363 mm (290/105). Tabela wykonania hygienic króćca cyrkulacyjnego nie wymienia.

Jaka jest klasa efektywności energetycznej?

Klasa A dla wszystkich trzech wykonań: THP-205/75-GP-PU, THP-290/105-GP-PU i THPh-290/105-GP-PU. Wynika ona między innymi z izolacji z twardej pianki poliuretanowej, obejmującej cały korpus urządzenia.
