Podgrzewacz wody KHT BBT 044 — duży zasób ciepłej wody użytkowej

Podgrzewacz wody KHT BBT 044 to stojący zbiornik c.w.u. dla obiektów, w których dobowe rozbiory ciepłej wody liczy się w setkach litrów. Seria BBT została zaprojektowana do podgrzewania i magazynowania ciepłej wody użytkowej w dużych objętościach, a w tej rodzinie obejmuje sześć pojemności nominalnych — od 750 do 3000 l. Urządzenie pracuje przy ciśnieniu do 6 bar i temperaturze wody do 95°C, więc nadaje się zarówno do zastosowań domowych, jak i komercyjnych.

Parametry techniczne

Rodzina obejmuje warianty 750, 1000, 1500, 2000, 2500 i 3000 l. Maksymalne dopuszczalne ciśnienie wody wynosi 6 bar — przy wyższym ciśnieniu w sieci wodociągowej instalacja wymaga reduktora ciśnienia. Maksymalna dopuszczalna temperatura podgrzewanej wody to 95°C, co pozwala prowadzić okresowe przegrzewy zasobnika w instalacjach o dużym rozbiorze.

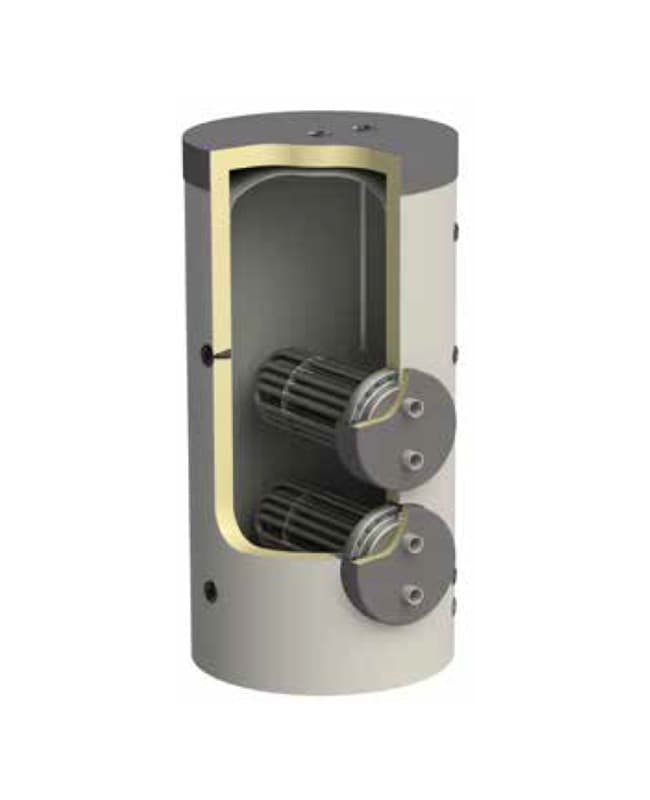

Izolację cieplną stanowi warstwa miękkiego poliuretanu zamkniętokomórkowego o grubości 80 mm, obszyta z zewnątrz sztuczną skórą. Zbiornik wyposażono w tuleje na czujniki temperatury o gwincie 1/2 cala oraz jeden kołnierz rewizyjny w rozmiarze TU5, dający dostęp do wnętrza przy przeglądzie i wymianie anody. Urządzenie może pracować wyłącznie w pozycji pionowej.

Konstrukcja i materiały

Podstawą konstrukcji jest stalowy zbiornik z powłoką ochronną nałożoną na całą powierzchnię wewnętrzną. W modelach do 2000 l jest to wysokiej jakości emalia ceramiczna, wypalana w temperaturze 850°C, z emalii wiodących producentów europejskich. W wariantach 2500 i 3000 l zastosowano emalię epoksydową — to różnica konstrukcyjna między mniejszymi a największymi pojemnościami serii, nie opcja do wyboru.

Powłokę uzupełnia ochrona elektrochemiczna: w zbiorniku pracują anody magnezowe, których rozmiar producent dobiera do powierzchni wewnętrznej danego wariantu. Anoda jest elementem zużywalnym — jej stan sprawdza się co sześć miesięcy, a przy znacznym zużyciu wymienia. Przy dobowym rozbiorze wyraźnie przekraczającym pojemność nominalną zbiornika okres między kontrolami należy proporcjonalnie skrócić.

Zastosowanie — z czym współpracuje

Podgrzewacz wody KHT BBT 044 przeznaczony jest do przygotowania i magazynowania ciepłej wody użytkowej w budynkach mieszkalnych i obiektach komercyjnych. Producent wskazuje jako źródła energii cieplnej dla podgrzewaczy c.w.u. kocioł, kolektory słoneczne oraz pompę ciepła; dodatkowo w zbiorniku można zamontować grzałkę elektryczną jako źródło uzupełniające lub szczytowe.

Instalacja wymaga zaworu zwrotnego i zaworu bezpieczeństwa na dopływie zimnej wody, przy czym zawór bezpieczeństwa podłącza się bezpośrednio do zbiornika, bez armatury odcinającej pomiędzy nimi. Do kompensacji rozszerzalności cieplnej wody służy membranowe naczynie wzbiorcze o objętości 8–10% pojemności podgrzewacza. Na przyłączach zaleca się zawory odcinające i złącza rozłączne, ułatwiające późniejszy demontaż urządzenia.

Jak działa podgrzewacz wody pojemnościowy?

Zbiornik magazynuje wodę użytkową podgrzaną energią dostarczoną z zewnętrznego źródła ciepła, wykorzystując naturalne uwarstwienie temperatury — cieplejsza woda gromadzi się w górnej części, chłodniejsza zasila dół zbiornika. Dzięki temu obiekt dysponuje zapasem c.w.u. znacznie większym niż chwilowa moc źródła ciepła, a odbiór szczytowy nie powoduje spadku temperatury na punktach czerpalnych. Rolą 80-milimetrowej izolacji z zamkniętokomórkowego poliuretanu jest ograniczenie strat postojowych w czasie, gdy woda czeka na rozbiór.

Dla kogo jest KHT BBT 044?

Obiekty noclegowe i gastronomia — zakres 750–3000 l pokrywa rozbiory, przy których zasobniki domowe pracowałyby na granicy wydajności.

Budynki wielorodzinne i instalacje z węzłem cieplnym — dopuszczalne ciśnienie 6 bar i temperatura 95°C pozwalają wpiąć zbiornik w instalację zasilaną kotłem o dużej mocy.

Instalacje z pompą ciepła lub kolektorami słonecznymi — duża pojemność buforuje nierównomierną pracę źródła odnawialnego i pozwala magazynować ciepło wtedy, gdy jest dostępne.

Zakłady produkcyjne i usługowe — kołnierz rewizyjny TU5 daje dostęp do wnętrza zbiornika przy okresowych przeglądach eksploatacyjnych.

Jak dobrać pojemność podgrzewacza wody?

Punktem wyjścia jest dobowe zużycie ciepłej wody: producent projektuje podgrzewacz do dziennego rozbioru równego jego pojemności nominalnej. Jeżeli realne zużycie jest wyraźnie wyższe, oznacza to nie tylko szybsze zużycie anod magnezowych, ale i pracę zbiornika poza założonym reżimem — wtedy warto sięgnąć po większy wariant.

Przy wyborze miejsca posadowienia trzeba uwzględnić ciężar napełnionego zbiornika oraz odstęp od jego górnej pokrywy do sufitu — musi on być większy niż długość anody magnezowej, inaczej wymiana anody nie będzie możliwa bez demontażu urządzenia. Pomieszczenie musi być chronione przed spadkiem temperatury poniżej 0°C.

Gwarancja i producent

Producentem serii BBT jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku wytwarzająca zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a większość produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — zobowiązania gwarancyjne oraz karta gwarancyjna znajdują się w instrukcji obsługi, a po uruchomieniu należy dokonać w niej wpisu.

Często zadawane pytania

Czy podgrzewacz wody KHT BBT 044 wymaga anody magnezowej?

Tak, anody magnezowe są stałym elementem ochrony antykorozyjnej tego zbiornika. Ich stan sprawdza się co sześć miesięcy i wymienia przy znacznym zużyciu; przy rozbiorze wyższym niż pojemność nominalna kontrole powinny być częstsze.

Czym różnią się modele 2500 i 3000 l od mniejszych?

Rodzajem powłoki wewnętrznej. Warianty do 2000 l mają emalię ceramiczną, a modele od 2500 l — emalię epoksydową. Pozostałe rozwiązania konstrukcyjne, w tym izolacja 80 mm i kołnierz TU5, są wspólne dla całej serii.

Czy mogę zamontować grzałkę elektryczną?

Tak, producent przewiduje montaż grzałki elektrycznej w podgrzewaczu wody jako dodatkowego źródła ciepła obok kotła, kolektorów słonecznych czy pompy ciepła.

Czy zbiornik może stać w poziomie?

Nie. Urządzenie pracuje wyłącznie w pozycji pionowej — dotyczy to wszystkich pojemności serii.

Co zrobić, gdy ciśnienie w wodociągu przekracza 6 bar?

Należy zamontować reduktor ciśnienia przed podgrzewaczem. Maksymalne dopuszczalne ciśnienie robocze wynosi 6 bar, a eksploatacja bez sprawnego zaworu bezpieczeństwa jest niedozwolona.

Jak duże naczynie wzbiorcze dobrać?

Objętość membranowego naczynia wzbiorczego powinna wynosić 8–10% pojemności podgrzewacza. Naczynie kompensuje rozszerzalność cieplną wody i chroni instalację przed wzrostem ciśnienia.
