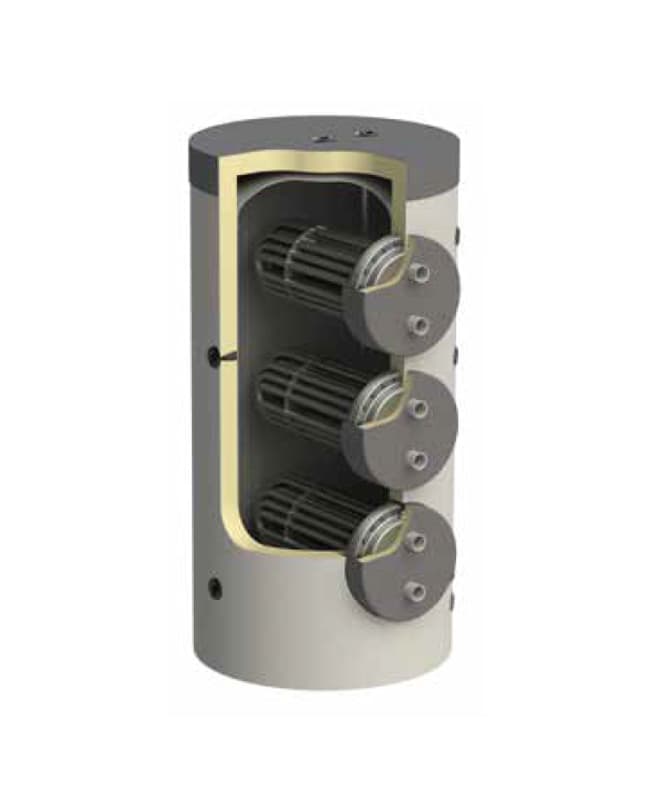

Podgrzewacz wody KHT BBT 444

Podgrzewacz wody KHT BBT 444 — duży zasób ciepłej wody dla obiektu o wysokim rozbiorze

Podgrzewacz wody KHT BBT 444 to emaliowany zbiornik c.w.u. dostępny w sześciu pojemnościach od 750 do 3000 litrów, przeznaczony do podgrzewania i magazynowania ciepłej wody użytkowej w dużych objętościach. Seria BBT powstała z myślą o obiektach, w których dobowy rozbiór wody liczy się w tysiącach litrów, a przerwa w dostawie c.w.u. oznacza przestój. Zbiornik pracuje w pozycji pionowej i może być wykorzystywany zarówno w budynkach mieszkalnych, jak i w zastosowaniach komercyjnych.

Parametry techniczne

Maksymalne dopuszczalne ciśnienie robocze wynosi 6 bar — jeśli ciśnienie w sieci wodociągowej jest wyższe, na zasilaniu trzeba zamontować reduktor ciśnienia. Maksymalna temperatura podgrzewanej wody to 95°C, co pozwala prowadzić także okresowe przegrzewy zasobnika.

Izolacja cieplna ma grubość 80 mm i wykonana jest z miękkiej pianki poliuretanowej o strukturze zamkniętokomórkowej, obszytej z zewnątrz sztuczną skórą. Zamknięte komórki pianki nie chłoną wilgoci, więc opór cieplny płaszcza nie degraduje się z czasem tak jak w izolacjach włóknistych. Każdy podgrzewacz wody BBT ma jeden właz rewizyjny w rozmiarze TU5, dający dostęp do wnętrza przy czyszczeniu z kamienia kotłowego i wymianie anody. Gniazda pod czujniki temperatury wykonano jako tuleje 1/2”, co pozwala wpiąć zbiornik w automatykę kotłowni bez ingerencji w płaszcz.

Konstrukcja i materiały

Wewnętrzna powierzchnia zbiornika jest zabezpieczona antykorozyjnie powłoką emaliowaną, przy czym rodzaj emalii zależy od wielkości wyrobu: modele do 2000 l pokrywane są wysokiej jakości emalią ceramiczną, a modele od 2500 do 3000 l — emalią epoksydową. Emalia ceramiczna jest wypalana w temperaturze 850°C, a producent stosuje emalie wiodących europejskich dostawców.

Powłoka emaliowana pracuje w parze z ochroną protektorową: w zbiorniku instalowane są anody magnezowe, których rozmiar dobierany jest do powierzchni wewnętrznej danej pojemności. Anoda zużywa się zamiast stali, dlatego jej stan decyduje o realnej trwałości zasobnika. Producent zaleca kontrolę anod magnezowych co 6 miesięcy i wymianę w przypadku znacznego zużycia; przy rozbiorze wody wyraźnie większym od pojemności nominalnej okres między przeglądami należy proporcjonalnie skrócić.

Zastosowanie — z czym współpracuje

Podgrzewacz wody KHT BBT 444 przeznaczony jest do przygotowania i magazynowania ciepłej wody użytkowej w instalacjach domowych i komercyjnych. Zbiornik podłącza się do sieci wodociągowej o ciśnieniu roboczym nieprzekraczającym 6 bar. Na dopływie zimnej wody instaluje się zawór zwrotny i zawór bezpieczeństwa, przy czym zawór bezpieczeństwa musi być podłączony bezpośrednio do podgrzewacza — montaż armatury odcinającej pomiędzy nimi jest zabroniony, a wylot zaworu musi mieć swobodne ujście do atmosfery.

Do kompensacji rozszerzalności cieplnej wody konieczne jest membranowe naczynie wzbiorcze o objętości 8–10% pojemności podgrzewacza. Na przewodach łączących zbiornik z instalacją zaleca się zawory odcinające i złącza rozłączalne, ułatwiające późniejszą obsługę. Producent odradza stosowanie połączeń z metali szlachetniejszych niż stal węglowa, ponieważ prowadzi to do pasywnej korozji elektrochemicznej.

Jak działa pojemnościowy podgrzewacz wody?

Zasada jest prosta: zbiornik gromadzi zapas wody użytkowej podgrzanej wcześniej, dzięki czemu chwilowy pobór z wielu punktów czerpalnych nie przekracza możliwości źródła ciepła. Ciepła woda odbierana jest z górnej strefy zbiornika, a w jej miejsce dopływa zimna do strefy dolnej — rozwarstwienie temperatury pozwala korzystać z zasobu, zanim cała objętość zostanie ponownie nagrzana. Grubość izolacji decyduje, jak długo ten zasób pozostaje użyteczny między cyklami grzania.

Dla kogo jest KHT BBT 444?

Hotele, pensjonaty i obiekty gastronomiczne — pojemności od 750 do 3000 litrów pokrywają szczyty porannego i wieczornego rozbioru, których przepływowe przygotowanie c.w.u. nie obsłuży.

Zakłady produkcyjne i obiekty sportowe — dopuszczalna temperatura 95°C i ciśnienie 6 bar mieszczą się w wymaganiach typowych instalacji komercyjnych.

Budynki wielorodzinne i wspólnoty — kołnierz rewizyjny TU5 i wymienne anody magnezowe pozwalają serwisować zbiornik przez lata bez jego demontażu.

Inwestorzy planujący centralną kotłownię — tuleje pod czujniki 1/2” umożliwiają wpięcie zasobnika w istniejący układ automatyki i sterowania.

Jak dobrać pojemność podgrzewacza?

Producent podaje jasny punkt odniesienia: podgrzewacz przeznaczony jest do dobowego zużycia ciepłej wody równego jego pojemności nominalnej. Jeżeli realny rozbiór w obiekcie jest wyraźnie wyższy, warto wybrać większy wariant — przy stałej pracy powyżej tej wartości szybciej zużywają się anody magnezowe, a przeglądy trzeba wykonywać częściej. Przy wyborze modelu należy też uwzględnić masę napełnionego zbiornika oraz zapas wysokości nad urządzeniem, konieczny do wyjęcia i wymiany anody.

Gwarancja i producent

Producentem serii BBT jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku wytwarzająca zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a znaczna część produkcji trafia na eksport, gdzie liczy się energooszczędność i jakość wykonania. Do urządzenia dołączona jest karta gwarancyjna wraz z rejestrem prac serwisowych — po instalacji i uruchomieniu należy dokonać w niej wpisu, a instrukcja powinna pozostać przy urządzeniu, dostępna dla użytkownika i personelu serwisowego.

Często zadawane pytania

Czy podgrzewacz KHT BBT 444 wymaga anody magnezowej?

Tak, anody magnezowe są elementem fabrycznego wyposażenia i warunkiem trwałości zbiornika. Ich rozmiar dobierany jest do powierzchni wewnętrznej danej pojemności, a stan należy sprawdzać co 6 miesięcy i wymieniać anody przy znacznym zużyciu.

Czy zbiornik można ustawić poziomo?

Nie, urządzenie może pracować wyłącznie w pozycji pionowej. Wynika to z rozmieszczenia króćców i zasady rozwarstwienia temperatury wody wewnątrz zbiornika.

Co zrobić, gdy ciśnienie w instalacji jest wyższe niż dopuszczalne?

Należy zamontować reduktor ciśnienia przed podgrzewaczem. Maksymalne ciśnienie robocze wynosi 6 bar, a praca powyżej tej wartości objawia się między innymi stałym wyciekiem wody z zaworu bezpieczeństwa.

Czy potrzebne jest naczynie wzbiorcze?

Tak, membranowe naczynie wzbiorcze jest konieczne do skompensowania rozszerzalności cieplnej wody. Jego objętość powinna wynosić 8–10% pojemności podgrzewacza.

Czym różnią się modele do 2000 l od większych?

Rodzajem powłoki wewnętrznej. Modele do 2000 l pokrywane są wysokiej jakości emalią ceramiczną, a warianty 2500 i 3000 l — emalią epoksydową.

Czy podgrzewacz może stać w nieogrzewanym pomieszczeniu?

Nie, pomieszczenie musi być chronione przed spadkiem temperatury poniżej 0°C. Przy wyborze miejsca należy też uwzględnić ciężar napełnionego zbiornika oraz odstęp od góry urządzenia do sufitu, większy niż długość anody magnezowej.
