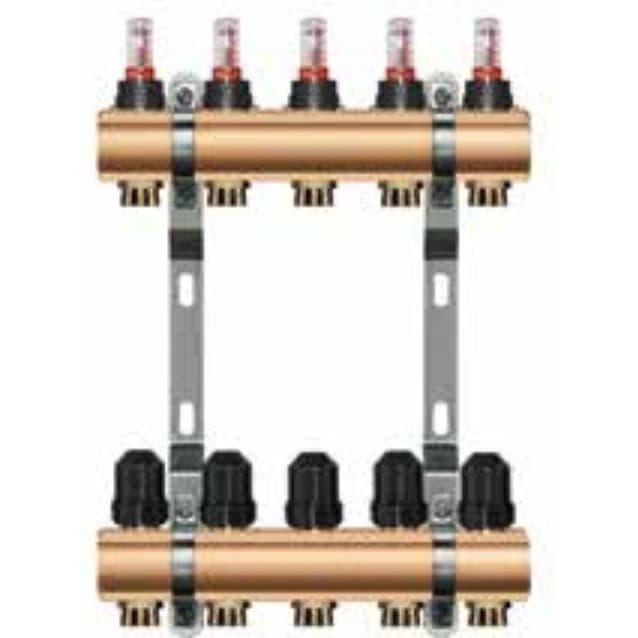

Rozdzielacz Brass KHT z przepływomierzami

Rozdzielacz Brass KHT z przepływomierzami — kontrola przepływu na każdej pętli

Rozdzielacz Brass KHT z przepływomierzami to mosiężna belka rozdzielczo-zbiorcza serii RB-VT, przeznaczona do rozdziału czynnika grzewczego na od 2 do 13 niezależnych obiegów. Każda sekcja po stronie zasilania wyposażona jest w przepływomierz o zakresie 0–5 l/min, dzięki czemu ilość wody krążącej w pojedynczej pętli daje się odczytać i ustawić bez pomiarów pośrednich. Konstrukcja pracuje przy ciśnieniu do 10 bar i temperaturze czynnika do 90°C.

Parametry techniczne

Korpus wykonano z mosiądzu CW617N — stopu miedzi z cynkiem stosowanego w armaturze instalacyjnej ze względu na odporność korozyjną i podatność na obróbkę skrawaniem. Producent określa maksymalną temperaturę pracy na 90°C, a ciśnienie robocze na 10 bar, co obejmuje typowy zakres pracy instalacji zamkniętych z naczyniem przeponowym.

Przyłącze główne belek ma średnicę 1", a wyjścia poszczególnych obiegów — 3/4". Ten drugi wymiar odpowiada gwintowi eurokonusa, standardowemu złączu rur wielowarstwowych i PEX w instalacjach grzewczych. Szerokość zestawu wynosi 92 mm, a długość rośnie wraz z liczbą sekcji: od 105 mm przy dwóch obiegach do 605 mm przy dwunastu. Wraz z nią rośnie masa — od 1,60 kg do 7,20 kg. Zestaw montażowy oparty jest na stalowych uchwytach.

Konstrukcja i materiały

Rozdzielacz tworzą dwie równoległe belki mosiężne: zasilająca z przepływomierzami i powrotna. Mosiądz CW617N jest materiałem jednorodnym w całym przekroju korpusu, bez powłok, które mogłyby ulec uszkodzeniu przy dokręcaniu złączek. Odporność na temperaturę do 90°C i ciśnienie do 10 bar dotyczy całego zespołu, łącznie z korpusami przepływomierzy.

Mocowanie wykonano ze stali — belki opierają się na wspornikach, a nie na przyłączach instalacji, więc ciężar rozdzielacza wraz z wodą i podłączonymi rurami nie obciąża gwintów. Przy trzynastu obiegach, gdzie masa zestawu jest największa, ma to bezpośrednie przełożenie na trwałość połączeń.

Zastosowanie — z czym współpracuje

Rozdzielacz Brass KHT z przepływomierzami sprawdza się wszędzie tam, gdzie jedno źródło ciepła zasila wiele niezależnych pętli o różnej długości: w instalacjach ogrzewania płaszczyznowego, w rozdziale obiegów grzejnikowych na kondygnację oraz w układach mieszanych. Zakres temperatury do 90°C obejmuje pracę z kotłami gazowymi, kotłami na paliwo stałe pracującymi przez sprzęgło hydrauliczne oraz pompami ciepła, których parametry zasilania są znacznie niższe.

Uzupełnieniem zestawu w ofercie producenta są komponenty tej samej serii wykonane z mosiądzu CW617N: grupa spustowa DB-KTP z odpowietrznikiem i zaworem spustowym oraz eurokonus mosiężny EC-B-16 na rurę 16 mm.

Jak działa rozdzielacz z przepływomierzami?

Czynnik grzewczy wpływa przyłączem 1" do belki zasilającej i rozdziela się na sekcje 3/4". W każdej sekcji zamontowany jest przepływomierz — przezroczysty wskaźnik z pływakiem, który pokazuje bieżące natężenie przepływu w zakresie 0–5 l/min. Pokrętło pod wskaźnikiem dławi przepływ w danej pętli, dzięki czemu obieg krótki nie przejmuje całego strumienia kosztem obiegu długiego. Schłodzony czynnik wraca belką powrotną do źródła ciepła. Równoważenie hydrauliczne wykonane w ten sposób jest odczytem, nie szacunkiem — instalator widzi wartość, którą ustawia.

Dla kogo jest rozdzielacz Brass KHT z przepływomierzami?

Instalator ogrzewania podłogowego — przepływomierze 0–5 l/min pozwalają wyregulować pętle o różnej długości bez wracania do obiektu po sezonie.

Inwestor budujący dom wielostrefowy — dostępność wersji od 2 do 13 obiegów pozwala dobrać jeden rozdzielacz na kondygnację zamiast łączyć dwa mniejsze.

Właściciel instalacji z pompą ciepła — mosiądz CW617N i ciśnienie robocze do 10 bar odpowiadają warunkom pracy układów niskotemperaturowych, a precyzyjne równoważenie ogranicza pracę pompy obiegowej.

Modernizujący istniejącą kotłownię — przyłącze główne 1" i wyjścia 3/4" to wymiary spotykane w większości istniejących rozdzielaczy, co upraszcza wymianę.

Jak dobrać liczbę obiegów?

Liczba sekcji musi odpowiadać liczbie niezależnych pętli, a nie liczbie pomieszczeń — jedno duże pomieszczenie bywa dzielone na dwie pętle. Warto wziąć pod uwagę, że każda dodatkowa sekcja wydłuża belkę o stały odcinek: od 105 mm przy dwóch obiegach do 605 mm przy dwunastu. W szafce rozdzielaczowej to długość belki, a nie liczba pętli, decyduje o tym, czy zestaw się zmieści.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku — początkowo jako przedsiębiorstwo projektowo-montażowe w sektorze przemysłowym i mieszkaniowym, a od 2009 roku także jako wytwórca zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa firmy przekracza 15 000 m², a większa część produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do wyrobu.

Często zadawane pytania

Do czego służą przepływomierze w rozdzielaczu?

Do ustawienia i odczytu ilości wody płynącej przez każdą pętlę osobno. Wskaźnik pokazuje natężenie przepływu w zakresie 0–5 l/min, więc obiegi o różnej długości można wyrównać na podstawie pomiaru, a nie na wyczucie.

Czy rozdzielacz nadaje się do ogrzewania podłogowego?

Tak. Wyjścia 3/4" odpowiadają standardowemu gwintowi eurokonusa stosowanego przy rurach ogrzewania płaszczyznowego, a przepływomierze służą właśnie do równoważenia takich pętli. Temperatura pracy do 90°C z zapasem obejmuje parametry instalacji podłogowej.

Ile obiegów mogę podłączyć?

Od 2 do 13, zależnie od wybranego wariantu. Katalog producenta podaje wymiary i masy dla wersji od RB-VT-02 do RB-VT-12; wariant trzynastoobiegowy nosi oznaczenie RB-VT-13.

Z czego zrobiony jest rozdzielacz?

Z mosiądzu CW617N — belka zasilająca, belka powrotna i korpusy przepływomierzy. Uchwyty mocujące wykonano ze stali.

Jakie ciśnienie i temperaturę wytrzyma?

Ciśnienie robocze do 10 bar i temperaturę czynnika do 90°C. Są to wartości podane przez producenta dla całej serii RB-VT.

Czy do rozdzielacza potrzebne są dodatkowe elementy?

Do podłączenia rur potrzebne są złączki zaciskowe — producent oferuje w tej samej serii eurokonus mosiężny EC-B-16 na rurę 16 mm. Odpowietrzenie i spust zapewnia grupa spustowa DB-KTP z przyłączem 1".
