Zbiornik buforowy KHT EAM

Zbiornik buforowy KHT EAM — akumulacja ciepła od 200 do 10 000 l

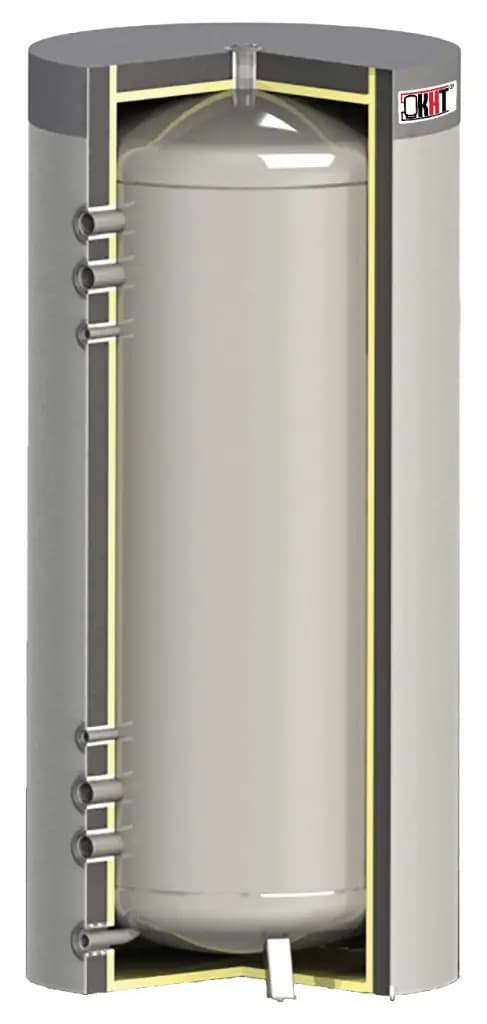

Zbiornik buforowy KHT EAM to pionowy, spawany akumulator ciepła produkowany w trzynastu wielkościach, od 200 do 10 000 l. Magazynuje energię cieplną wytworzoną przez kocioł na paliwo stałe lub inne źródło pracujące bez stałego trybu i przekazuje ją do instalacji centralnego ogrzewania wtedy, gdy odbiorniki jej potrzebują. Wielkości od 200 do 2000 l mają izolację rozbieralną w wersji GP-PS, wielkości od 3000 do 10 000 l — zdejmowaną izolację z miękkiej pianki poliuretanowej w wersji GP-PUM.

Parametry techniczne

Oznaczenie wielkości nie pokrywa się z pojemnością rzeczywistą. Model 200 mieści 232 l, model 500 — 478 l, model 1000 — 968 l, a największy model 10000 — 9787 l. To pojemność nominalna wody grzewczej, która bierze udział w akumulacji i rozbiorze ciepła w układzie centralnego ogrzewania.

Ciśnienie robocze zbiornika wynosi 0,5 MPa dla wielkości od 200 do 1000 l oraz 0,3 MPa dla wielkości od 1500 do 10 000 l — ten podział decyduje o tym, w jakiej instalacji zamkniętej dany wariant może pracować. Maksymalna temperatura cieczy to 95°C. Klasa efektywności energetycznej to B dla wielkości od 200 do 1000 l i C dla wielkości od 1500 do 10 000 l, co przy zbiorniku buforowym przekłada się bezpośrednio na straty ciepła przez płaszcz izolacyjny w trybie postojowym.

Wysokość całkowita H rośnie od 1380 mm w wielkości 200 do 5296 mm w wielkości 10000. Średnica bez izolacji zaczyna się od 502 mm, a z izolacją od 674 mm; największe warianty mają 1600 mm bez izolacji i 1772 mm z izolacją. Masa pustego zbiornika to od 40 kg w wielkości 200 do 708 kg w wielkości 10000. Katalog podaje też przekątną przechyłu R — od 1409 do 5328 mm — czyli wymiar decydujący o tym, czy urządzenie da się przeprowadzić przez drzwi i korytarz w pozycji pochylonej.

Konstrukcja i materiały

Zbiornik buforowy KHT EAM jest zbiornikiem spawanym, pionowym i cylindrycznym, wykonanym ze stali konstrukcyjnej, bez powłoki wewnętrznej. Z zewnątrz płaszcz pokryto dwiema warstwami farby. Brak powłoki wewnętrznej i brak anody to konsekwencja przeznaczenia: w buforze krąży ta sama woda instalacyjna w obiegu zamkniętym, a nie stale wymieniana woda użytkowa.

Króćce do źródła ciepła i odbiorników rozmieszczono pionowo w kilku rzędach, co pozwala rozwarstwić temperaturę wewnątrz zbiornika i pobierać wodę o różnym poziomie nagrzania. Króciec h1 ma gwint 1", króćce h2, h3, h6, h7 oraz odpowietrznik h8 mają gwint 6/4" w wielkościach od 200 do 2000 l i 2" w wielkościach od 3000 do 10 000 l. Króciec h4 oraz tuleja czujnika temperatury h5 mają gwint 1/2" we wszystkich wielkościach — tuleja służy do wprowadzenia czujnika lub termometru sterującego pracą źródła ciepła.

Katalog podaje dla każdej wielkości długość grzałki: od 500 mm w modelu 200 do 1600 mm w największych wariantach. Izolacja w obu wykonaniach, GP-PS i GP-PUM, jest zdejmowana — to istotne przy transporcie do kotłowni przez wąskie przejścia, o czym wprost mówi instrukcja producenta.

Zastosowanie — z czym współpracuje

Zbiornik buforowy KHT EAM można montować w otwartych i zamkniętych systemach grzewczych. Podstawowym źródłem ciepła jest kocioł na paliwo stałe oraz inne źródła nieposiadające stałego trybu pracy. Bufor porządkuje hydraulicznie dystrybucję ciepła w instalacji centralnego ogrzewania i pozwala później rozbudować układ o kolejne źródła lub obiegi.

W systemie zamkniętym konieczny jest sprawny zawór bezpieczeństwa podłączony bezpośrednio do zbiornika, bez żadnych zaworów odcinających pomiędzy nimi, oraz membranowe naczynie wzbiorcze o objętości 8–10% objętości zbiornika. W systemie otwartym rolę zabezpieczenia przed nadmiernym ciśnieniem pełni naczynie wzbiorcze. Urządzenie pracuje wyłącznie w pozycji pionowej.

Jak działa zbiornik buforowy?

Kocioł na paliwo stałe oddaje ciepło porcjami, w rytmie wyznaczonym przez załadunek paliwa, a instalacja centralnego ogrzewania pobiera je płynnie i w zmiennej ilości. Bufor rozdziela te dwa rytmy: przyjmuje nadmiar mocy w szczycie spalania i magazynuje go w wodzie grzewczej, a następnie oddaje do obiegów grzewczych, gdy moc źródła spada. Woda w zbiorniku rozwarstwia się termicznie — cieplejsza gromadzi się przy górnych króćcach, chłodniejsza przy dolnych — dlatego rozmieszczenie przyłączy w kilku rzędach ma bezpośredni wpływ na sprawność układu.

Dla kogo jest zbiornik buforowy KHT EAM?

Dom jednorodzinny z kotłem na paliwo stałe — wielkości od 200 do 1000 l pracują pod ciśnieniem 0,5 MPa i mają klasę efektywności energetycznej B, czyli najniższe straty postojowe w całej serii.

Duży budynek lub obiekt wielolokalowy — wielkości 1500 i 2000 l o pojemności nominalnej 1361 i 1979 l pozwalają zakumulować ciepło z kilku cykli pracy źródła.

Instalacja przemysłowa i kotłownia techniczna — warianty od 3000 do 10 000 l z przyłączami 2" i izolacją GP-PUM obsługują przepływy, których nie udźwignęłyby króćce 6/4".

Kotłownia o utrudnionym dostępie — zdejmowana izolacja w obu wykonaniach pozwala zmniejszyć gabaryt transportowy do średnicy zbiornika bez izolacji.

Jak dobrać wielkość zbiornika?

Zacznij od ciśnienia w instalacji: jeśli układ pracuje powyżej 0,3 MPa, w grę wchodzą wyłącznie wielkości od 200 do 1000 l, które mają ciśnienie robocze 0,5 MPa. Następnie sprawdź drogę transportu — decyduje przekątna przechyłu R, a nie sama wysokość H. Trzecim kryterium jest miejsce posadowienia: pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0°C, a przy wyborze miejsca należy uwzględnić masę napełnionego zbiornika. Zbiornik przechowuj w suchym miejscu o wilgotności względnej nie większej niż 65%.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, początkowo w projektowaniu i rozruchu instalacji przemysłowych i mieszkaniowych. Od 2009 roku firma produkuje zbiorniki buforowe i podgrzewacze wody; powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a większość produkcji trafia na eksport. Warunki i okres gwarancji określa dokumentacja dołączona do urządzenia — po zamontowaniu i uruchomieniu konieczny jest wpis w karcie gwarancyjnej produktu. Modyfikacja konstrukcji bez pisemnej zgody producenta może oznaczać utratę gwarancji.

Często zadawane pytania

Czy zbiornik buforowy KHT EAM nadaje się do instalacji zamkniętej?

Tak. Zbiornik można montować w otwartych i zamkniętych systemach grzewczych. W układzie zamkniętym konieczny jest zawór bezpieczeństwa podłączony bezpośrednio do zbiornika oraz membranowe naczynie wzbiorcze.

Jakie naczynie wzbiorcze dobrać do bufora?

Objętość naczynia wzbiorczego powinna wynosić 8–10% objętości zbiornika. Jeżeli w modernizowanej instalacji jest już zbiornik membranowy, jego objętość należy odpowiednio zwiększyć.

Do jakiej temperatury może pracować bufor?

Maksymalna temperatura cieczy wynosi 95°C. Podczas odpowietrzania układu może wydostać się gorąca woda lub para, dlatego prac nie prowadzi się na pracującym urządzeniu.

Czy do zbiornika można włożyć grzałkę?

Tak, konstrukcja to przewiduje, a katalog podaje długość grzałki dla każdej wielkości — od 500 mm w modelu 200 do 1600 mm w największych wariantach. Mocy grzałki dokumentacja nie określa, dobiera się ją do potrzeb instalacji.

Czy izolację da się zdjąć?

Tak, w obu wykonaniach izolacja jest zdejmowana: GP-PS to izolacja rozbieralna, GP-PUM to zdejmowana izolacja z miękkiej pianki poliuretanowej. Przy zdejmowaniu transportowej folii ochronnej nie wolno używać noży ani ostrych narzędzi, bo uszkadzają izolację.

Czy zbiornik może stać w nieogrzewanym pomieszczeniu?

Nie. Pomieszczenie, w którym stoi zbiornik buforowy, musi być zabezpieczone przed spadkiem temperatury poniżej 0°C. Trzeba też uwzględnić masę napełnionego zbiornika przy wyborze miejsca posadowienia.
