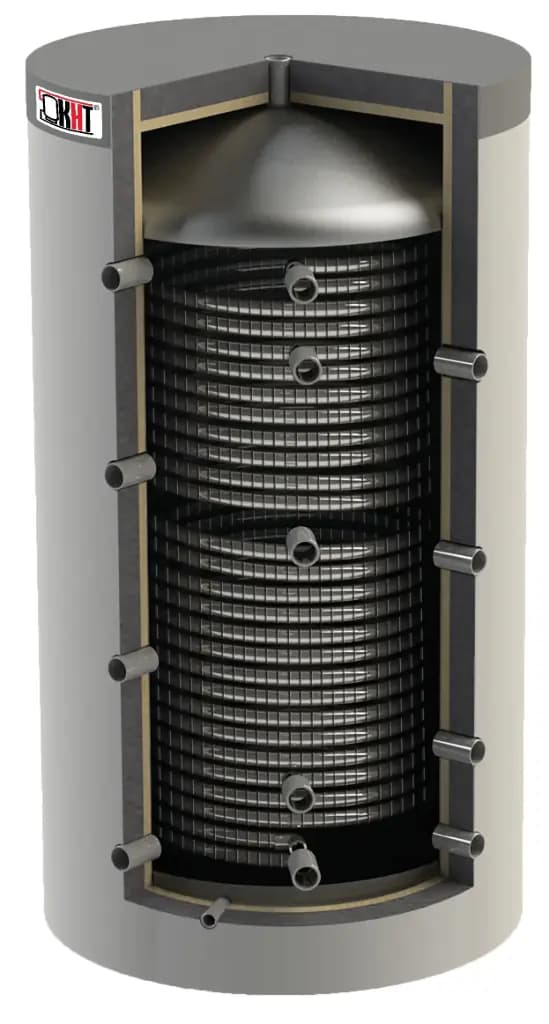

Zbiornik buforowy KHT HPh z 2 wężownicami ze stali nierdzewnej w zdejmowanej izolacji

Zbiornik buforowy KHT HPh z 2 wężownicami — bufor ciepła i ciepła woda w jednej konstrukcji

Zbiornik buforowy KHT HPh z 2 wężownicami ze stali nierdzewnej AISI 316L w zdejmowanej izolacji łączy funkcję akumulatora energii cieplnej dla instalacji centralnego ogrzewania z przygotowaniem ciepłej wody użytkowej. Seria KHT HPh-20-GP-PS obejmuje pięć wielkości — od modelu 500 do modelu 2000 — a oznaczenie „20" w kodzie wyrobu mówi wprost, że urządzenie ma dwa wymienniki ciepła ze stali nierdzewnej i żadnego wymiennika ze stali węglowej.

Jedna wężownica obsługuje c.w.u., druga jest przewidziana do współpracy ze źródłem ciepła typu pompa ciepła (oznaczenie HP w opisie króćców). Obie pracują w tym samym zasobniku wody grzewczej, co pozwala rozdzielić hydraulicznie źródła ciepła i odbiorniki bez budowania drugiego urządzenia.

Parametry techniczne

Pojemność nominalna rośnie od 525 l w modelu 500, przez 685 l (model 800), 788 l (model 1000) i 1298 l (model 1500), do 2050 l w modelu 2000. Pojemność całkowita jest odpowiednio większa i wynosi od 566 do 2113 l — to ta wartość decyduje o rzeczywistej masie napełnionego zbiornika buforowego i o doborze naczynia wzbiorczego.

Powierzchnia wymiany ciepła każdej z dwóch wężownic to 5 m² w modelu 500, 6 m² w modelu 800, 7,8 m² w modelu 1000 oraz 8 m² w modelach 1500 i 2000. Pojemność wodna wężownicy c.w.u. zmienia się od 16 do 30,7 l, a wężownicy HP od 15,8 do 30,7 l. Dwie niezależne wężownice o tej samej powierzchni oznaczają symetryczną wymianę ciepła po stronie zasilania i po stronie odbioru.

Ciśnienie pracy zbiornika wynosi 0,5 MPa dla modeli 500, 800 i 1000 oraz 0,3 MPa dla modeli 1500 i 2000. Wymienniki ciepła są bardziej odporne: 1 MPa w modelu 500 i 0,8 MPa w pozostałych wielkościach. Maksymalna temperatura cieczy to 95°C. Nominalna średnica rury we wszystkich wielkościach to DN 32.

Wysokość całkowita zaczyna się od 1738 mm (model 800), przez 1933 mm (model 500), 1988 mm (model 1000) i 2029 mm (model 1500), aż do 2217 mm w modelu 2000. Średnica płaszcza bez izolacji zmienia się od 651 do 1196 mm, a z założoną izolacją od 823 do 1368 mm. Masa własna to od 110 kg (model 500) do 267 kg (model 2000).

Konstrukcja i materiały

Zbiornik buforowy jest konstrukcją spawaną, pionową i cylindryczną, wykonaną ze stali konstrukcyjnej, bez powłoki wewnętrznej — wnętrze wypełnia woda instalacyjna krążąca w obiegu zamkniętym, a nie woda użytkowa, więc emalia ani anoda nie są tu potrzebne. Płaszcz zewnętrzny pokryto dwiema warstwami farby.

Obie wężownice wykonano ze stali odpornej na korozję AISI 316L. To ta sama stal, którą producent stosuje w wymiennikach przeznaczonych do przygotowania ciepłej wody na potrzeby bytowe — kontakt z wodą wodociągową odbywa się wyłącznie wewnątrz wężownicy, a nie w płaszczu zbiornika.

Sufiks GP-PS w kodzie wyrobu oznacza szarą izolację rozbieralną: kompozytową, o grubości 85 mm, zdejmowaną w całości. Producent podaje dla poszczególnych wielkości klasę efektywności energetycznej B (modele 500, 800 i 1000) oraz C (modele 1500 i 2000).

Zastosowanie — z czym współpracuje

Zbiorniki buforowe pracują jako akumulatory energii cieplnej wytworzonej przez kocioł na paliwo stałe lub inne źródła ciepła bez stałego trybu pracy, a następnie oddają ją do instalacji centralnego ogrzewania. Wężownica HP jest przewidziana pod źródła takie jak pompa ciepła czy kolektor słoneczny, a wężownica c.w.u. — pod przygotowanie ciepłej wody użytkowej.

Urządzenie można stosować w otwartych i zamkniętych systemach grzewczych. Króćce przyłączeniowe 6/4" rozmieszczono pionowo w kilku rzędach (h1–h3, h7, h8, h10), przyłącza wężownic mają gwint 5/4", króciec spustowy 3/4", a tuleja na czujnik temperatury — 1/2". Przewidziano też dwa króćce 6/4" pod grzałkę elektryczną: górny (h9) i dolny (h15). Zalecana długość grzałki to od 650 mm w modelu 500 do 1195 mm w modelu 2000.

Jak działa zbiornik buforowy z dwiema wężownicami?

Woda grzewcza w płaszczu zbiornika buforowego magazynuje ciepło i utrzymuje uwarstwienie temperaturowe — cieplejsza warstwa gromadzi się przy górze, chłodniejsza przy dnie. Wężownica zanurzona w tej wodzie działa jak przepływowy wymiennik ciepła: woda użytkowa płynąca jej wnętrzem odbiera ciepło od otaczającej cieczy, nie mieszając się z nią. Druga wężownica pracuje w drugą stronę — oddaje do zbiornika ciepło ze źródła podłączonego po stronie HP. Dzięki temu źródło ciepła i odbiorniki są rozdzielone hydraulicznie, a kocioł pracuje dłuższymi, pełnymi cyklami zamiast krótkich taktów.

Dla kogo jest KHT HPh-20-GP-PS?

Instalacje z pompą ciepła i drugim źródłem ciepła — osobna wężownica HP o powierzchni od 5 do 8 m² pozwala wpiąć pompę ciepła bez rezygnacji z pozostałych przyłączy 6/4".

Kotłownie na paliwo stałe — pojemność całkowita od 566 do 2113 l daje zapas akumulacji dla źródła pracującego cyklicznie.

Obiekty o dużym rozbiorze ciepłej wody — wężownica c.w.u. ze stali AISI 316L o powierzchni do 8 m² i pojemności wodnej do 30,7 l przygotowuje wodę przepływowo, bez magazynowania jej w płaszczu.

Modernizacje z trudnym dojściem do kotłowni — izolację GP-PS można zdjąć, a wtedy średnica spada z 823–1368 mm do 651–1196 mm.

Jak dobrać wielkość zbiornika buforowego?

Przy wyborze miejsca montażu należy uwzględnić masę napełnionego zbiornika oraz przekątną przechyłu R, która określa przestrzeń potrzebną do postawienia urządzenia w pionie: od 1791 mm w modelu 800 do 2199 mm w modelu 2000. Trzeba też sprawdzić ciśnienie pracy — modele 1500 i 2000 mają je ograniczone do 0,3 MPa, podczas gdy mniejsze wielkości pracują do 0,5 MPa. Objętość membranowego naczynia wzbiorczego producent zaleca dobrać na poziomie 8–10% objętości zbiornika.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku wytwarzająca zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Do każdego zbiornika buforowego dołączona jest karta gwarancyjna — po montażu i uruchomieniu konieczne jest dokonanie w niej wpisu.

Często zadawane pytania

Czym różni się izolacja GP-PS od GP-PU?

GP-PS to izolacja rozbieralna, czyli zdejmowana. Jest to izolacja kompozytowa o grubości 85 mm, którą można zdjąć przed transportem przez wąskie przejścia. Wariant GP-PU to nierozbieralna izolacja z twardej pianki poliuretanowej o grubości 65 mm.

Czy zbiornik przejdzie przez wąskie drzwi kotłowni?

Przed transportem do kotłowni izolację można zdjąć — producent wprost przewiduje taką sytuację przy wąskich przejściach. Bez izolacji średnica płaszcza wynosi od 651 mm w modelu 500 do 1196 mm w modelu 2000, zamiast odpowiednio 823 i 1368 mm z izolacją.

Czy w tym zbiorniku potrzebna jest anoda?

Nie, konstrukcja tego nie przewiduje. Płaszcz zbiornika buforowego wypełnia woda instalacyjna w obiegu zamkniętym, a woda użytkowa płynie wyłącznie wewnątrz wężownicy ze stali nierdzewnej AISI 316L.

Czy mogę zamontować grzałkę elektryczną?

Tak, przewidziano dwa króćce 6/4" pod grzałkę — górny (h9) i dolny (h15). Zalecana długość grzałki zależy od wielkości: 650 mm dla modelu 500, 790 mm dla modeli 800 i 1000, 995 mm dla modelu 1500 i 1195 mm dla modelu 2000.

Jaka jest maksymalna temperatura wody w zbiorniku?

Maksymalna temperatura cieczy wynosi 95°C. Podczas odpowietrzania instalacji może wydostać się gorąca woda lub para, dlatego prace przy pracującym urządzeniu grożą poparzeniem.

Czy zbiornik może pracować bez zaworu bezpieczeństwa?

Nie. Zbiornik buforowy nie może być eksploatowany bez działającego zaworu bezpieczeństwa w systemie zamkniętym ani bez naczynia wzbiorczego w systemie otwartym. Zawór bezpieczeństwa musi być podłączony bezpośrednio do zbiornika, bez żadnych zaworów odcinających pomiędzy nimi, a jego wylot skierowany w dół i połączony z atmosferą.

W jakim pomieszczeniu można postawić zbiornik?

Pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0°C. Zbiorniki montuje się wyłącznie w pozycji pionowej, a przy wyborze miejsca trzeba wziąć pod uwagę wagę napełnionego zbiornika.
