Zbiornik buforowy KHT HPh z wężownicą ze stali nierdzewnej i dolną ze stali węglowej

Zbiornik buforowy KHT HPh — bufor instalacji i ciepła woda użytkowa w jednym korpusie

Zbiornik buforowy KHT HPh łączy funkcję akumulatora energii cieplnej dla instalacji centralnego ogrzewania z przygotowaniem ciepłej wody użytkowej w wężownicy ze stali nierdzewnej AISI 316L. Druga, dolna wężownica wykonana ze stali węglowej odbiera ciepło ze źródła o nieciągłym trybie pracy — pompy ciepła, kolektora słonecznego lub kotła na paliwo stałe. Rodzina obejmuje osiem wielkości, od pojemności nominalnej 211 l do 2031 l, w izolacji twardej i nierozbieralnej (GP-PU) albo zdejmowanej (GP-PS).

Parametry techniczne

Pojemność nominalna rośnie od 211 l w najmniejszym wykonaniu do 2031 l w największym, a pojemność całkowita — od 236 l do 2113 l. Wężownica ciepłej wody użytkowej ze stali AISI 316L ma powierzchnię od 3,5 m² w wielkościach 200 i 300 l, przez 4 m² przy 400 l i 5 m² przy 500 l, aż do 8 m² w wykonaniach 1500 i 2000 l. Mieści przy tym od 11 do 30,7 l wody użytkowej, co przekłada się na wydajność chwilową podgrzewu.

Dolny wymiennik ciepła ze stali węglowej ma powierzchnię od 1,2 m² (200 i 300 l), przez 1,8 m² (400 i 500 l) i 3,2 m² (800 i 1000 l), do 4,7 m² w dwóch największych zbiornikach; jego pojemność mieści się w przedziale od 7,4 do 42 l. Ciśnienie pracy samego zbiornika wynosi 0,5 MPa w wykonaniach GP-PS od 200 do 1000 l oraz 0,3 MPa w wielkościach 1500 i 2000 l i w wersjach GP-PU. Wymienniki ciepła pracują przy 1 MPa (200–500 l w izolacji zdejmowanej), 0,8 MPa (od 800 l w górę) lub 0,6 MPa w wykonaniach GP-PU, a wężownica CWU niezmiennie przy 1 MPa. Maksymalna temperatura cieczy to 95°C.

Wysokość całkowita mieści się między 1380 a 2217 mm, średnica z izolacją między 634 a 1368 mm, masa pustego zbiornika między 70 a 313 kg. Nominalna średnica rury wynosi DN 25 w wielkościach do 400 l i DN 32 od 500 l w górę. Długość grzałki elektrycznej dobiera się do wielkości korpusu — od 500 mm w zbiorniku 200 l do 1195 mm w 2000 l. Klasa efektywności energetycznej to B dla wielkości do 1000 l oraz C dla 1500 i 2000 l.

Konstrukcja i materiały

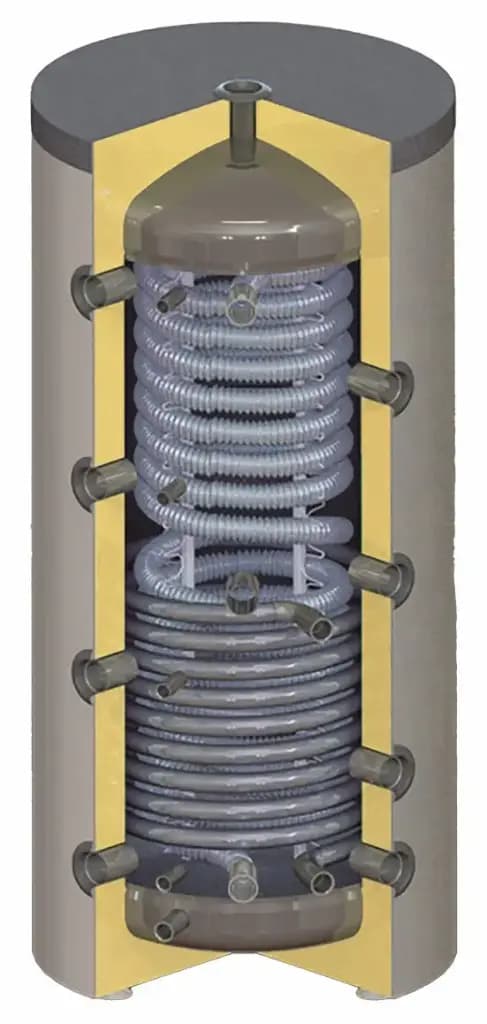

Korpus to zbiornik spawany, pionowy i cylindryczny, wykonany ze stali konstrukcyjnej, bez powłoki wewnętrznej, pokryty z zewnątrz dwiema warstwami farby. Oznaczenie serii czyta się wprost: w symbolu HPh-11 pierwsza cyfra to liczba wymienników ze stali nierdzewnej, druga — liczba wymienników ze stali węglowej. Ten model ma więc jedną wężownicę AISI 316L do ciepłej wody użytkowej i jedną stalową do odbioru ciepła ze źródła.

Izolacja występuje w dwóch wykonaniach. GP-PU to nierozbieralna izolacja z twardej pianki poliuretanowej o grubości 65 mm. GP-PS to rozbieralna izolacja kompozytowa o grubości 85 mm, którą — zgodnie z instrukcją producenta — można zdjąć przed transportem urządzenia do kotłowni przy wąskich przejściach. Króćce przyłączeniowe rozmieszczono pionowo w kilku rzędach, w zależności od modelu. Zbiornik ma tuleję na czujnik temperatury z gwintem G 1/2”, króciec spustowy G 3/4” w dolnej części oraz króćce grzałki elektrycznej 6/4” — górny i dolny.

Zastosowanie — z czym współpracuje

Zbiorniki buforowe pracują jako akumulatory energii cieplnej wytworzonej przez kocioł na paliwo stałe lub inne źródła, które nie mają stałego trybu pracy, i oddają ją do instalacji centralnego ogrzewania. Dolna wężownica ze stali węglowej jest przeznaczona do podłączenia takich źródeł jak kolektor słoneczny czy pompa ciepła. Hydrauliczne rozdzielenie źródeł ciepła i odbiorników przez bufor porządkuje pracę układu i pozwala rozbudowywać instalację o kolejne obiegi.

Urządzenie można montować w otwartych i zamkniętych systemach grzewczych, wyłącznie w pozycji pionowej. Pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0°C, a przy wyborze miejsca należy uwzględnić masę napełnionego zbiornika. Na wlocie zimnej wody instaluje się zawór zwrotny, zawór bezpieczeństwa podłącza się bezpośrednio do zbiornika, bez armatury odcinającej pomiędzy nimi. Jeżeli ciśnienie w sieci przekracza 6 barów, konieczny jest reduktor ciśnienia.

Jak działa zbiornik buforowy z wężownicą CWU?

Woda grzewcza ze źródła ciepła wypełnia korpus zbiornika i gromadzi w nim energię, którą instalacja centralnego ogrzewania pobiera wtedy, kiedy jej potrzebuje — niezależnie od cyklu pracy kotła. Równolegle przez wężownicę ze stali nierdzewnej AISI 316L przepływa woda użytkowa, ogrzewając się od zmagazynowanej wody grzewczej w chwili poboru. Dolna wężownica ze stali węglowej działa w drugą stronę: wprowadza do zbiornika ciepło z pompy ciepła lub kolektora słonecznego, dla których zapas w buforze jest naturalnym miejscem odbioru energii.

Dla kogo jest zbiornik buforowy KHT HPh?

Dla instalacji z kotłem na paliwo stałe. Bufor o pojemności całkowitej od 236 do 2113 l przejmuje nadwyżkę mocy z cyklu spalania i oddaje ją stopniowo do obiegu grzewczego.

Dla układów hybrydowych z pompą ciepła lub kolektorem słonecznym. Dolna wężownica o powierzchni od 1,2 do 4,7 m² jest przewidziana właśnie do takich źródeł.

Dla domów o dużym rozbiorze ciepłej wody. Wężownica CWU o powierzchni do 8 m² i pojemności do 30,7 l przygotowuje wodę użytkową bez osobnego zasobnika.

Dla kotłowni z trudnym dojściem. Wykonanie GP-PS ze zdejmowaną izolacją pozwala zmniejszyć gabaryt na czas wniesienia — różnica między średnicą bez izolacji a z izolacją sięga od 502/634 mm w najmniejszym modelu do 1196/1368 mm w największym.

Jak dobrać pojemność zbiornika buforowego?

Punktem wyjścia jest moc źródła ciepła i miejsce w kotłowni. Wysokość rośnie od 1380 mm w wielkości 200 l do 2217 mm w 2000 l, a przekątna przechyłu R — wymiar decydujący o tym, czy zbiornik da się postawić w pomieszczeniu — od 1409 do 2199 mm. Drugim kryterium jest ciśnienie instalacji: wykonania 1500 i 2000 l pracują przy 0,3 MPa, podczas gdy wielkości od 200 do 1000 l w izolacji zdejmowanej dopuszczają 0,5 MPa. Trzecim — efektywność: wielkości do 1000 l mają klasę energetyczną B, dwie największe klasę C. Do kompensacji rozszerzalności cieplnej trzeba dobrać membranowe naczynie wzbiorcze o objętości 8–10% objętości zbiornika.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies, działająca od 1989 roku, która w 2009 roku zainwestowała w produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia; po zamontowaniu i uruchomieniu konieczny jest wpis w karcie gwarancyjnej produktu. Montaż i uruchomienie musi wykonać osoba z odpowiednimi uprawnieniami i wiedzą fachową.

Często zadawane pytania

Czy do zbiornika KHT HPh potrzebny jest osobny zasobnik ciepłej wody?

Nie. Wężownica ze stali nierdzewnej AISI 316L o powierzchni od 3,5 do 8 m² jest przeznaczona do przygotowania ciepłej wody na potrzeby bytowe i pracuje przy ciśnieniu 1 MPa. Zbiornik pełni więc jednocześnie rolę bufora dla ogrzewania i źródła ciepłej wody użytkowej.

Czym różni się izolacja GP-PU od GP-PS?

GP-PU to nierozbieralna izolacja z twardej pianki poliuretanowej o grubości 65 mm, a GP-PS to rozbieralna izolacja kompozytowa o grubości 85 mm. Wersję zdejmowaną można rozebrać przed transportem do kotłowni, co bywa rozstrzygające przy wąskich przejściach i drzwiach.

Czy mogę zamontować w tym zbiorniku grzałkę elektryczną?

Tak, zbiornik ma króćce grzałki elektrycznej 6/4” — górny i dolny. Zalecana długość grzałki zależy od wielkości: od 500 mm w modelu 200 l, przez 600–650 mm w wielkościach 300–500 l, po 995 i 1195 mm w zbiornikach 1500 i 2000 l.

Jakie źródła ciepła podłączę do dolnej wężownicy?

Dolna wężownica ze stali węglowej jest przewidziana do źródeł takich jak kolektor słoneczny czy pompa ciepła. Jej powierzchnia rośnie wraz z wielkością zbiornika — od 1,2 m² do 4,7 m² — a pojemność od 7,4 do 42 l.

Czy zbiornik wymaga naczynia wzbiorczego i zaworu bezpieczeństwa?

Tak. Zbiornik buforowy nie może pracować bez sprawnego zaworu bezpieczeństwa w układzie zamkniętym lub naczynia wzbiorczego w układzie otwartym. W systemie zamkniętym montuje się membranowe naczynie wzbiorcze o objętości 8–10% objętości zbiornika, a wylot zaworu bezpieczeństwa kieruje się w dół i łączy z atmosferą.

Czy zbiornik zmieści się w typowej kotłowni?

Decyduje wysokość i przekątna przechyłu. Wysokość całkowita wynosi od 1380 mm w wielkości 200 l do 2217 mm w 2000 l, średnica z izolacją od 634 do 1368 mm, a przekątna przechyłu R od 1409 do 2199 mm. Przy ciasnym dojściu warto wybrać wykonanie GP-PS, w którym izolację zdejmuje się na czas wniesienia.
