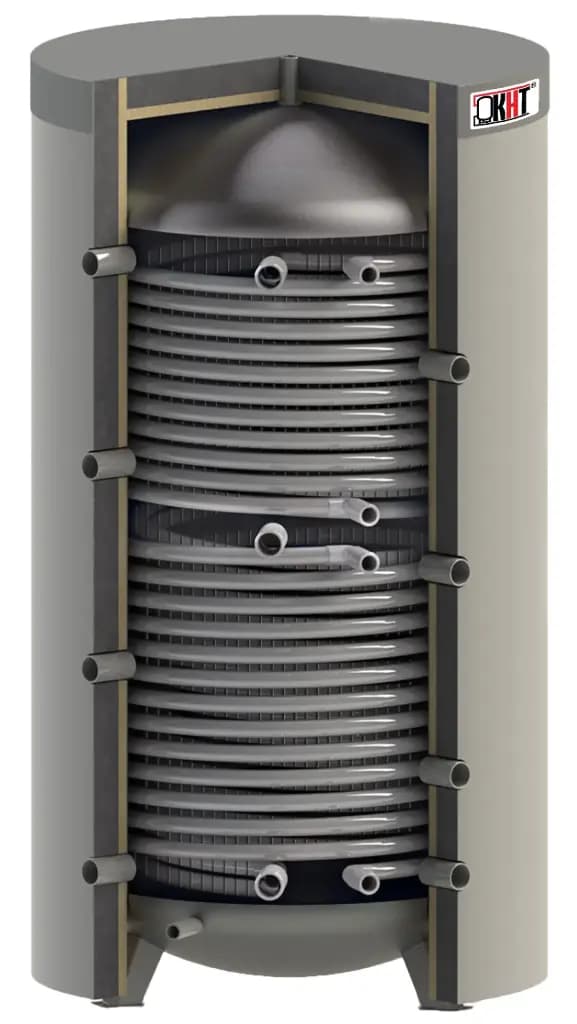

Zbiornik buforowy KHT HPh z wężownicą ze stali nierdzewnej oraz górną i dolną wężownicą ze stali węglowej w zdejmowanej izolacji

Zbiornik buforowy KHT HPh-12-GP-PS — bufor ciepła i przygotowanie c.w.u. w jednym korpusie

Zbiornik buforowy KHT HPh-12-GP-PS łączy funkcję akumulatora ciepła dla instalacji centralnego ogrzewania z przepływowym przygotowaniem ciepłej wody użytkowej na wężownicy ze stali nierdzewnej AISI 316L. Wewnątrz pracują trzy wymienniki: nierdzewna wężownica c.w.u. oraz górna i dolna wężownica ze stali węglowej, przeznaczone do podłączenia źródeł ciepła o nieciągłym trybie pracy. Seria dostępna jest w pięciu wielkościach — od 500 do 2000 l oznaczenia nominalnego — w szarej izolacji zdejmowanej.

Parametry techniczne

Pojemność nominalna rośnie od 520 l w modelu 500 do 1997 l w modelu 2000, przy pojemności całkowitej odpowiednio od 566 do 2113 l. Wężownica c.w.u. ma powierzchnię wymiany od 5 m² (model 500) do 8 m² (modele 1500 i 2000), a jej pojemność wodna mieści się w przedziale 15,8–30,7 l. Ciśnienie pracy wężownicy c.w.u. wynosi 1 MPa we wszystkich wielkościach.

Wężownice stalowe różnicują się mocniej: górna ma od 1,2 m² w modelu 500 do 3,2 m² w modelach 1500 i 2000, dolna odpowiednio od 1,8 do 4,7 m². Ciśnienie pracy obu wężownic stalowych to 1 MPa w modelu 500 i 0,8 MPa w pozostałych. Sam korpus zbiornika pracuje pod ciśnieniem 0,5 MPa w wielkościach 500, 800 i 1000 oraz 0,3 MPa w wielkościach 1500 i 2000 — to parametr, który trzeba zestawić z ciśnieniem w instalacji grzewczej jeszcze przed zakupem. Maksymalna temperatura cieczy wynosi 95°C.

Wysokość całkowita zawiera się między 1738 mm (model 800) a 2217 mm (model 2000), średnica z izolacją między 823 a 1368 mm. Masa pustego urządzenia rośnie od 151 do 395 kg. Przyłącza główne wykonano w gwincie 6/4″, przyłącza wężownic w 5/4″ lub 1″ zależnie od wielkości, króciec spustowy w 3/4″, a nominalna średnica rury to DN 32.

Konstrukcja i materiały

Zbiornik jest korpusem spawanym, pionowym, cylindrycznym, wykonanym ze stali konstrukcyjnej bez powłoki wewnętrznej i pokrytym od zewnątrz dwiema warstwami farby. Woda użytkowa nie ma kontaktu ze stalą korpusu — płynie wyłącznie wewnątrz wężownicy ze stali odpornej na korozję AISI 316L, co odróżnia to rozwiązanie od klasycznego podgrzewacza pojemnościowego z emaliowanym płaszczem.

Sufiks GP-PS w kodzie oznacza szarą izolację rozbieralną: kompozytową, o grubości 85 mm, zdejmowaną z korpusu. Klasa efektywności energetycznej wynosi B dla wielkości 500, 800 i 1000 oraz C dla wielkości 1500 i 2000. Zdejmowana izolacja ma praktyczny skutek transportowy — przez wąskie przejście urządzenie można wnieść na średnicy bez izolacji, czyli od 651 mm w modelu 500 do 1196 mm w modelu 2000.

Zastosowanie — z czym współpracuje

Zbiorniki buforowe magazynują energię cieplną wytworzoną przez kocioł na paliwo stałe lub inne źródła bez stałego trybu pracy i przekazują ją do instalacji centralnego ogrzewania. Wężownice ze stali węglowej producent przewiduje do podłączenia takich źródeł jak kolektor słoneczny czy pompa ciepła. Rozmieszczenie króćców do źródła ciepła i odbiorników jest pionowe, w kilku rzędach zależnie od modelu, a osobne króćce G 1/2″ przyjmują czujnik lub termometr. Dwa króćce 6/4″ — górny h9 i dolny h15 — przewidziano pod grzałki elektryczne; katalog podaje dopuszczalną długość grzałki od 650 mm w modelu 500 do 1195 mm w modelu 2000. Urządzenie można montować w otwartych i zamkniętych systemach grzewczych.

Jak działa zbiornik buforowy z wężownicą c.w.u.?

Źródło ciepła ładuje wodę grzewczą w korpusie przez wężownicę stalową lub bezpośrednio przez króćce, a ciepło odkłada się w rozwarstwieniu temperaturowym — cieplejsza woda w górnej części, chłodniejsza przy dnie. Ciepła woda użytkowa powstaje przepływowo: zimna woda wchodzi do wężownicy AISI 316L przy dnie zbiornika i wypływa podgrzana w górnej części, odbierając ciepło od wody buforowej. Dzięki temu w zbiorniku nie stoi zmagazynowana woda użytkowa, a hydrauliczna dystrybucja źródeł ciepła pozwala rozbudowywać instalację o kolejne obiegi.

Dla kogo jest KHT HPh-12-GP-PS?

Instalacja z kotłem na paliwo stałe i drugim źródłem ciepła — dwie wężownice stalowe, górna i dolna, przyjmują dwa niezależne obiegi ładujące bez dokładania osobnego wymiennika.

Dom z pompą ciepła lub kolektorami słonecznymi — dolna wężownica o powierzchni do 4,7 m² pracuje z niskotemperaturowym źródłem, dla którego duża powierzchnia wymiany jest warunkiem sensownej sprawności.

Obiekt o dużym rozbiorze ciepłej wody — wężownica c.w.u. o powierzchni do 8 m² i ciśnieniu pracy 1 MPa przygotowuje wodę przepływowo, bez magazynowania jej w zbiorniku.

Kotłownia o utrudnionym dostępie — zdejmowana izolacja pozwala wnieść korpus na mniejszej średnicy, a katalog podaje przekątną przechyłu R od 1791 do 2199 mm, po której sprawdza się możliwość przechylenia urządzenia w pomieszczeniu.

Jak dobrać pojemność zbiornika buforowego?

Punktem wyjścia jest ciśnienie robocze instalacji: wielkości 1500 i 2000 pracują pod 0,3 MPa, więc układ o wyższym ciśnieniu wyklucza je już na starcie. Drugim kryterium jest powierzchnia wężownicy c.w.u. — modele 1000, 1500 i 2000 oferują 7,8–8 m², podczas gdy model 500 tylko 5 m². Trzecim jest miejsce: wysokość od 1738 mm i średnica z izolacją od 823 mm muszą zmieścić się w kotłowni razem z zapasem na przyłącza, a posadzka musi przyjąć masę napełnionego urządzenia. Jeżeli ciśnienie w sieci przekracza 6 barów, instalacja wymaga reduktora ciśnienia.

Producent

KHT — Kuidych Heating Technologies — działa od 1989 roku, a od 2009 roku produkuje zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa firmy przekracza 15 000 m², a większa część produkcji trafia na eksport. W oznaczeniu serii HPh-12 pierwsza cyfra oznacza liczbę wymienników nierdzewnych, druga — liczbę wymienników ze stali węglowej.

Często zadawane pytania

Czy woda użytkowa styka się ze stalą zbiornika?

Nie. Ciepła woda użytkowa płynie wyłącznie wewnątrz wężownicy ze stali odpornej na korozję AISI 316L. Korpus zbiornika wykonano ze stali konstrukcyjnej bez powłoki wewnętrznej i wypełnia go woda instalacyjna, nie użytkowa.

Czy zbiornik wejdzie przez wąskie drzwi do kotłowni?

Izolacja jest zdejmowana, więc przez wąskie przejście urządzenie wnosi się na średnicy korpusu bez izolacji — od 651 mm w modelu 500 do 1196 mm w modelu 2000, zamiast 823–1368 mm z izolacją. Producent wprost przewiduje zdjęcie izolacji przed transportem do kotłowni.

Czy mogę podłączyć pompę ciepła i kolektory słoneczne jednocześnie?

Tak. Zbiornik ma dwie wężownice ze stali węglowej — górną i dolną — przeznaczone przez producenta do podłączenia źródeł ciepła takich jak kolektor słoneczny czy pompa ciepła, niezależnie od wężownicy c.w.u.

Czy potrzebne jest naczynie wzbiorcze?

Tak. W systemie zamkniętym konieczny jest membranowy zbiornik wyrównawczy, a w systemie otwartym naczynie wzbiorcze — bez sprawnego zaworu bezpieczeństwa lub naczynia zbiornika nie wolno eksploatować. Producent podaje, że objętość naczynia wzbiorczego powinna wynosić 8–10% objętości zbiornika.

W jakiej pozycji montuje się zbiornik?

Wyłącznie w pozycji pionowej. Pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0°C, a przy wyborze miejsca należy uwzględnić masę napełnionego zbiornika. Na wlocie zimnej wody instaluje się zawór zwrotny, a zawór bezpieczeństwa podłącza się bezpośrednio do zbiornika, bez żadnej armatury odcinającej pomiędzy nimi.

Jaka jest maksymalna temperatura pracy?

Maksymalna temperatura cieczy wynosi 95°C. Podczas odpowietrzania instalacji może wydostać się gorąca woda lub para, dlatego prac przy pracującym urządzeniu nie należy wykonywać.
