Zbiornik buforowy KHT HPh z wężownicą ze stali nierdzewnej

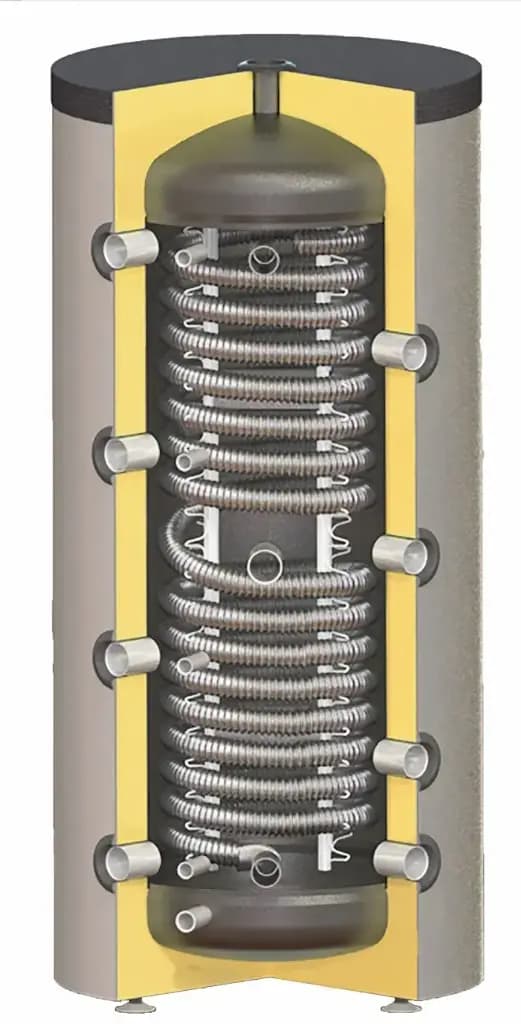

Zbiornik buforowy KHT HPh z wężownicą nierdzewną — bufor ciepła i ciepła woda w jednym urządzeniu

Zbiornik buforowy KHT HPh z wężownicą nierdzewną łączy funkcję akumulatora energii cieplnej dla instalacji centralnego ogrzewania z przygotowaniem ciepłej wody użytkowej w wężownicy ze stali odpornej na korozję AISI 316L. Rodzina obejmuje wielkości od 200 do 2000 litrów, w dwóch wykonaniach izolacji: nierozbieralnej z twardej pianki poliuretanowej (GP-PU) oraz zdejmowanej izolacji kompozytowej (GP-PS).

Woda użytkowa nie stoi w zbiorniku, lecz jest podgrzewana przepływowo w wężownicy zanurzonej w wodzie grzewczej — stąd oznaczenie serii hygienic. Zbiornik buforowy pozostaje przy tym pełnoprawnym sprzęgłem hydraulicznym dla kotła, pompy ciepła czy kolektorów słonecznych.

Parametry techniczne

Pojemność nominalna rośnie od 220 litrów w najmniejszym wykonaniu 200 L do 2081 litrów w wielkości 2000 L, a pojemność całkowita w największym wariancie sięga 2113 litrów. Powierzchnia wymiany ciepła wężownicy c.w.u. wynosi od 3,5 m² przy 200 i 300 litrach, przez 4 m² przy 400 litrach, 5 m² przy 500 i 6 m² przy 800, aż do 7,8 m² przy 1000 litrach i 8 m² w wielkościach 1500 i 2000 L. Sama wężownica mieści od 11 do 30,7 litra wody użytkowej.

Ciśnienie pracy wymienników ciepła zależy od wykonania: w wersji z twardą izolacją poliuretanową wynosi 0,6 MPa, w wersji ze zdejmowaną izolacją 1 MPa dla wielkości od 200 do 500 litrów i 0,8 MPa od 800 litrów wzwyż. Ciśnienie pracy samego zbiornika to 0,3 MPa w wykonaniu z twardą izolacją oraz w wielkościach 1500 i 2000 L, a 0,5 MPa w pozostałych. Maksymalna temperatura cieczy roboczej wynosi 95°C.

Wysokość całkowita zaczyna się od 1369 mm przy 200 litrach i sięga 2217 mm przy 2000 litrach. Średnica płaszcza bez izolacji rośnie od 502 do 1196 mm, a z izolacją od 634 mm do 1368 mm. Waga pustego zbiornika buforowego mieści się w przedziale od 53 kg do 247 kg. Dla planowania transportu do kotłowni istotna jest przekątna przechyłu R — od 1409 mm w najmniejszym wykonaniu do 2199 mm w wielkości 2000 L. Klasę efektywności energetycznej katalog podaje jako B dla wielkości od 200 do 1000 litrów oraz C dla 1500 i 2000 litrów.

Konstrukcja i materiały

Zbiornik buforowy jest konstrukcją spawaną, pionową i cylindryczną, wykonaną ze stali konstrukcyjnej bez powłoki wewnętrznej, pokrytą z zewnątrz dwiema warstwami farby. Wymiennik c.w.u. wykonano ze stali odpornej na korozję typu AISI 316 — to on ma stały kontakt z wodą użytkową, agresywniejszą dla materiału niż zamknięty obieg grzewczy.

Izolacja termiczna występuje w dwóch odmianach. Oznaczenie GP-PU to szara, nierozbieralna izolacja z twardej pianki poliuretanowej o grubości 65 mm. Oznaczenie GP-PS to szara izolacja kompozytowa o grubości 85 mm, rozbieralna — można ją zdjąć, gdy przejścia do kotłowni są wąskie. Sam kod wyrobu czyta się według schematu hygienic KHT HPh-B-XY-V-GP-PU, gdzie X oznacza liczbę wymienników nierdzewnych, a Y liczbę wymienników stalowych.

Króćce przyłączeniowe rozmieszczono pionowo w kilku rzędach, w zależności od modelu. Dostępne są przyłącza z gwintem G 1/2” na czujnik lub termometr, króciec spustowy G 3/4” w dolnej części oraz króćce 6/4” pod grzałkę elektryczną — górny i dolny. Długość grzałki dobiera się do wielkości: od 500 mm przy 200 litrach do 1195 mm przy 2000 litrach. Nominalna średnica rury przyłączy wynosi DN 25 dla wielkości 200–400 L i DN 32 od 500 litrów wzwyż.

Zastosowanie — z czym współpracuje

Zbiornik buforowy KHT HPh z wężownicą nierdzewną pracuje w otwartych i zamkniętych systemach grzewczych. Gromadzi energię wytworzoną przez źródła bez stałego trybu pracy — kocioł na paliwo stałe, pompę ciepła, kolektor słoneczny — i oddaje ją do instalacji centralnego ogrzewania, jednocześnie zasilając wężownicę ciepłej wody użytkowej.

Urządzenie montuje się wyłącznie w pozycji pionowej, w pomieszczeniu zabezpieczonym przed spadkiem temperatury poniżej 0°C, przy uwzględnieniu masy napełnionego zbiornika. Instalacja wymaga naczynia wzbiorczego o objętości 8–10% pojemności zbiornika oraz zaworu bezpieczeństwa podłączonego bezpośrednio do zbiornika, bez armatury odcinającej pomiędzy nimi. Na wlocie zimnej wody potrzebny jest zawór zwrotny, a jeśli ciśnienie w sieci przekracza 6 barów — reduktor ciśnienia.

Jak działa zbiornik buforowy z wężownicą c.w.u.?

Źródło ciepła ładuje objętość wody grzewczej w zbiorniku, tworząc naturalne uwarstwienie temperatury: cieplejsza woda gromadzi się przy górze, chłodniejsza przy dnie. Instalacja centralnego ogrzewania pobiera ciepło z rzędów króćców na odpowiedniej wysokości, dzięki czemu kocioł może pracować w optymalnym zakresie mocy zamiast krótkimi cyklami. Równolegle zimna woda wodociągowa przepływa przez wężownicę ze stali nierdzewnej, odbierając ciepło od otaczającej ją wody grzewczej i trafiając do punktów poboru już podgrzana.

Dla kogo jest zbiornik buforowy KHT HPh?

Użytkownik kotła na paliwo stałe — bufor przejmuje nadmiar mocy z cyklu spalania, a wężownica 3,5–8 m² zapewnia ciepłą wodę również między załadunkami paliwa.

Instalacja z pompą ciepła — zbiornik buforowy stabilizuje objętość wody w obiegu i ogranicza taktowanie sprężarki.

Dom z instalacją solarną — akumulacja od 220 do 2081 litrów pozwala zmagazynować zysk z kolektorów i wykorzystać go po zachodzie słońca.

Obiekt o dużym rozbiorze ciepłej wody — wielkości 1500 i 2000 L z wężownicą 8 m² obsługują instalacje wykraczające poza typowy dom jednorodzinny.

Jak dobrać pojemność zbiornika buforowego?

Punktem wyjścia jest charakter źródła ciepła i zapotrzebowanie na ciepłą wodę, ale ograniczeniem praktycznym bywa kotłownia. Sprawdź trzy wielkości: wysokość całkowitą (1369–2217 mm), średnicę z izolacją (634–1368 mm) i przekątną przechyłu R (1409–2199 mm), która decyduje o możliwości wprowadzenia zbiornika przez drzwi i zakręty. Jeżeli przejścia są ciasne, wybierz wykonanie ze zdejmowaną izolacją GP-PS — po jej zdjęciu miarodajna jest średnica płaszcza, czyli 502–1196 mm.

Gwarancja i producent

Producentem jest Kuidych Heating Technologies (KHT) — ukraińska firma działająca od 1989 roku, która w 2009 roku uruchomiła produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Warunki i okres gwarancji określa dokumentacja dołączona do urządzenia; po montażu i uruchomieniu konieczny jest wpis w karcie gwarancyjnej produktu.

Często zadawane pytania

Czy ten zbiornik buforowy przygotowuje ciepłą wodę użytkową?

Tak. Modele HPh mają wymiennik ze stali odpornej na korozję typu AISI 316 przeznaczony do przygotowania ciepłej wody na potrzeby bytowe. Woda użytkowa podgrzewa się przepływowo w wężownicy o powierzchni od 3,5 do 8 m², a nie magazynuje w zbiorniku.

Czym różni się izolacja GP-PU od GP-PS?

Grubością i możliwością demontażu. GP-PU to nierozbieralna izolacja z twardej pianki poliuretanowej o grubości 65 mm, GP-PS to rozbieralna izolacja kompozytowa o grubości 85 mm, którą można zdjąć przed transportem przez wąskie przejścia.

Czy mogę zamontować grzałkę elektryczną?

Tak, zbiornik ma przygotowane króćce 6/4” pod grzałkę elektryczną — w wykonaniu ze zdejmowaną izolacją górny i dolny. Długość grzałki dobiera się do wielkości zbiornika: od 500 mm przy 200 litrach do 1195 mm przy 2000 litrach.

Czy zbiornik można ustawić poziomo?

Nie, zbiorniki montowane są wyłącznie w pozycji pionowej. Pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0°C, a przy wyborze miejsca należy uwzględnić masę napełnionego zbiornika.

Jakie ciśnienie i temperaturę wytrzymuje?

Maksymalna temperatura cieczy wynosi 95°C. Ciśnienie pracy zbiornika to 0,3 lub 0,5 MPa w zależności od wykonania, a wymienników ciepła od 0,6 do 1 MPa. Jeśli ciśnienie w sieci przekracza 6 barów, konieczny jest reduktor ciśnienia.

Czy zbiornik wymaga naczynia wzbiorczego?

Tak. Zbiornik buforowy nie może pracować bez działającego zaworu bezpieczeństwa w układzie zamkniętym lub naczynia wzbiorczego w układzie otwartym. Objętość membranowego naczynia wzbiorczego powinna wynosić 8–10% objętości zbiornika.
