Zbiornik buforowy KHT HPTH do pomp ciepła

Zbiornik buforowy KHT HPTH do pomp ciepła — stabilna praca układu i dłuższa żywotność sprężarki

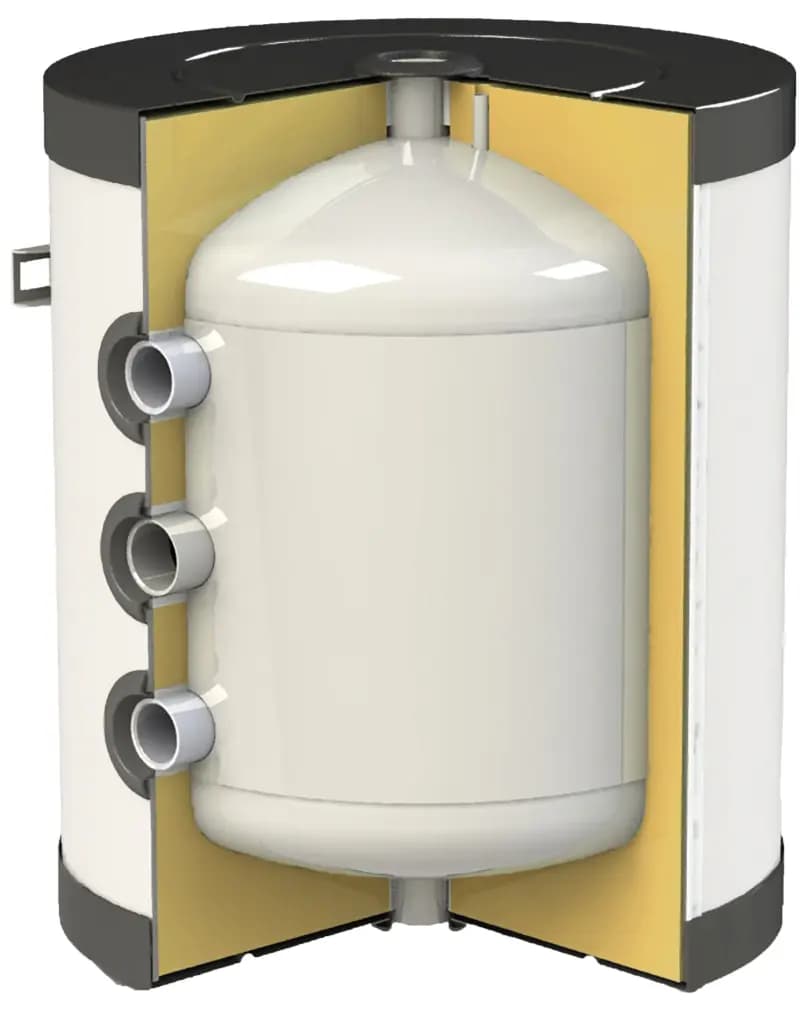

Zbiornik buforowy KHT HPTH to rodzina małych buforów przeznaczonych do współpracy z pompą ciepła, dostępna w pięciu modelach o pojemności od 63 do 158 litrów. Pełni funkcję sprzęgła hydraulicznego, dzięki czemu zapewnia stabilną pracę układu grzewczego i chłodniczego. Producent wskazuje, że takie rozwiązanie znacznie wydłuża żywotność pompy ciepła i całej instalacji.

Serię tworzą trzy modele wisząco-stojące HPTH-3-WP-PU (100, 120 i 150 l), model wiszący HPTH-3-60-WP-PU oraz model HPTh-01-120-GP-PU wyposażony w wężownicę i przyłącza c.w.u.

Parametry techniczne

Pojemność rzeczywista poszczególnych modeli wynosi kolejno 63 l (HPTH-3-60-WP-PU), 101 l, 120 l i 158 l w serii HPTH-3-WP-PU oraz 109 l pojemności nominalnej przy 124 l objętości całkowitej w modelu HPTh-01-120-GP-PU. Ciśnienie pracy zbiornika to 0,5 MPa, a maksymalna temperatura czynnika wynosi 95°C.

Wysokość całkowita rośnie od 609 mm w modelu wiszącym, przez 868 mm, 990 mm i 1006 mm w serii HPTH-3, do 1020 mm w wersji z wężownicą. Średnica z izolacją to 505 mm dla czterech modeli i 594 mm dla wariantu 150 l. Waga pustego zbiornika mieści się w przedziale od 15 do 35 kg, a przekątna przechyłu — parametr decydujący o wniesieniu urządzenia przez wąskie przejścia — od 784 do 1162 mm.

Model HPTh-01-120-GP-PU ma wężownicę o pojemności 15,6 l i powierzchni wymiany 4 m², pracującą pod ciśnieniem 1 MPa. Moc wymiennika ciepła w warunkach 70/10/45°C wynosi 92 kW przy stałej wydajności 2260 l/h, a nominalna średnica rury to DN 32. Klasa efektywności energetycznej tego modelu to A, pozostałe cztery mają klasę B.

Konstrukcja i materiały

Zbiornik buforowy KHT HPTH jest konstrukcją spawaną, pionową i cylindryczną, wykonaną ze stali konstrukcyjnej bez powłoki wewnętrznej. Taki dobór materiału wynika z przeznaczenia: bufor pracuje w zamkniętym obiegu grzewczym, w którym jakość czynnika powinna odpowiadać wytycznym VDI 2035, a nie w obiegu wody użytkowej.

Izolację stanowi lity spieniony poliuretan. Sufiks w kodzie wyrobu jednoznacznie określa jej wykonanie: WP-PU to biała twarda pianka poliuretanowa, GP-PU — szara twarda pianka poliuretanowa. Oba warianty są nierozbieralne. Cyfra 3 w oznaczeniu HPTH-3 wskazuje dodatkowy, trzeci króciec przeznaczony do podłączenia elementów grzejnych.

Zastosowanie — z czym współpracuje

Podstawowym źródłem ciepła dla tej serii jest pompa ciepła, a zbiornik może pracować zarówno w systemach otwartych, jak i zamkniętych. Izolacja poliuretanowa umożliwia pracę z ciepłem i chłodem, więc bufor obsługuje także obieg chłodniczy. Rozmieszczenie króćców do źródła ciepła i odbiorników jest pionowe, w kilku rzędach, zależnie od modelu.

Każdy model ma króciec grzałki elektrycznej 6/4" — w serii HPTH-3-WP-PU o pojemności 100, 120 i 150 l są to dwa króćce (h3 i h4), co pozwala wybrać wysokość zabudowy grzejnika. Długość grzałki przewidziana konstrukcyjnie to 450 mm, a w modelu 150 l — 500 mm.

Jak działa zbiornik buforowy w instalacji pompy ciepła?

Bufor magazynuje czynnik grzewczy i oddziela hydraulicznie obieg pompy ciepła od obiegów odbiorczych. Dzięki temu sprężarka nie reaguje na każdą zmianę zapotrzebowania odbiorników i pracuje dłuższymi cyklami zamiast taktować. Zbiornik zapewnia też minimalny przepływ wymagany przez pompę ciepła, co jest warunkiem bezpiecznej pracy urządzenia — stąd rola sprzęgła hydraulicznego, którą producent przypisuje serii HPTH.

Dla kogo jest zbiornik buforowy KHT HPTH?

Instalacje z pompą ciepła w domu jednorodzinnym — pojemności od 63 do 158 l odpowiadają typowym wymaganiom minimalnej objętości układu, bez zabudowywania dużego bufora stojącego.

Kotłownie o ograniczonej powierzchni podłogi — model HPTH-3-60-WP-PU o wysokości 609 mm i wadze 15 kg występuje w wersji wiszącej, a modele HPTH-3-WP-PU są wisząco-stojące.

Układy wymagające przygotowania c.w.u. z jednego urządzenia — model HPTh-01-120-GP-PU ma wężownicę 4 m², odpływ wody do c.w.u. oraz króciec odpowietrznika i rurę spustową.

Instalacje z dogrzewem elektrycznym — króciec 6/4" pod grzałkę występuje w każdym modelu serii.

Jak dobrać model?

Decydują trzy rzeczy: wymagana objętość buforowa, sposób montażu i to, czy potrzebna jest wężownica. Przy montażu w zamkniętym systemie należy przewidzieć membranowe naczynie wzbiorcze o objętości 8–10% objętości zbiornika oraz zawór bezpieczeństwa podłączony bezpośrednio do zbiornika. Przy ciśnieniu w sieci powyżej 6 barów instrukcja wymaga reduktora ciśnienia. Warto też sprawdzić przekątną przechyłu R, jeśli droga do kotłowni prowadzi przez wąskie przejścia.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku produkująca zbiorniki buforowe do ogrzewania i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a większość produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — po montażu i uruchomieniu konieczny jest wpis w karcie gwarancyjnej produktu.

Często zadawane pytania

Czym różni się izolacja WP-PU od GP-PU?

Kolorem — konstrukcja jest ta sama. WP-PU oznacza białą twardą piankę poliuretanową, GP-PU szarą twardą piankę poliuretanową. Obie są nierozbieralne i zapewniają klasę efektywności energetycznej izolacji termicznej B.

Który model ma wężownicę?

Tylko HPTh-01-120-GP-PU. Jego wężownica ma pojemność 15,6 l i powierzchnię 4 m², a ciśnienie pracy wymiennika ciepła wynosi 1 MPa. Modele serii HPTH-3-WP-PU są zbiornikami buforowymi bez wężownicy.

Czy mogę zamontować grzałkę elektryczną?

Tak, każdy model ma króciec 6/4" przeznaczony pod grzałkę elektryczną. Modele 100, 120 i 150 l mają dwa takie króćce na różnych wysokościach, a przewidziana długość grzałki to 450 mm (500 mm w modelu 150 l).

Czy zbiornik można powiesić na ścianie?

Tak, w wersjach do tego przeznaczonych. HPTH-3-60-WP-PU to wersja wisząca, a modele HPTH-3-100, -120 i -150 są wisząco-stojące. Zbiorniki pracują wyłącznie w pozycji pionowej, a przy wyborze miejsca należy uwzględnić wagę napełnionego urządzenia.

Jaka jest maksymalna temperatura pracy?

95°C. Izolacja z litego spienionego poliuretanu pozwala przy tym pracować zarówno z ciepłem, jak i z chłodem, więc bufor sprawdza się także w obiegu chłodniczym pompy ciepła.

Czy zbiornik wymaga anody?

Producent nie przewiduje anody w tej serii. Zbiornik buforowy KHT HPTH pracuje w zamkniętym obiegu grzewczym, w którym czynnik powinien spełniać wymagania VDI 2035, a woda zimna — ISO 14868.
