Zbiornik buforowy KHT PS bez wężownic

Zbiornik buforowy KHT PS bez wężownic — magazyn ciepła dla kotła na paliwo stałe

Zbiornik buforowy KHT bez wężownic to spawany, pionowy, cylindryczny akumulator ciepła ze stali konstrukcyjnej, który przechowuje energię wytworzoną przez źródło pracujące nieregularnie i oddaje ją do instalacji centralnego ogrzewania. Rodzina PS-00 obejmuje wielkości od 200 do 10000, czyli pojemności nominalne od 236 do 9787 litrów, w trzech wersjach izolacji termicznej. Konstrukcja bez wężownic przeznaczona jest do magazynowania wody grzewczej, a nie do przygotowania ciepłej wody użytkowej.

Parametry techniczne

Pojemność nominalna rośnie od 236 l w wielkości 200 przez 564 l w wielkości 500 i 1361 l w wielkości 1500 aż do 9787 l w największym modelu 10000. Maksymalne dopuszczalne ciśnienie robocze wynosi 0,5 MPa (5 bar) dla wielkości od 200 do 1000, natomiast zbiorniki od 1500 do 10000 pracują przy ciśnieniu 0,3 MPa. Maksymalna temperatura czynnika to 95°C, wspólna dla całej serii.

Wysokość całkowita H zaczyna się od 1369 mm w modelu 200 w twardej izolacji i sięga 5296 mm w modelu 10000. Średnica płaszcza bez izolacji rośnie od 502 do 1600 mm, a z izolacją od 634 do 1772 mm — ta sama wielkość w izolacji zdejmowanej ma większą średnicę zewnętrzną niż w twardej piance (dla wielkości 200 jest to odpowiednio 674 i 634 mm). Masa własna pustego zbiornika mieści się w przedziale od 42 do 760 kg.

Klasa efektywności energetycznej zależy od wersji: modele 200, 300 i 400 w twardej izolacji poliuretanowej mają klasę A, cała gama w izolacji zdejmowanej od 200 do 1000 klasę B, a zbiorniki od 1500 do 10000 klasę C. To najprostszy wskaźnik tego, jak szybko magazyn traci zgromadzone ciepło między cyklami pracy kotła.

Konstrukcja i materiały

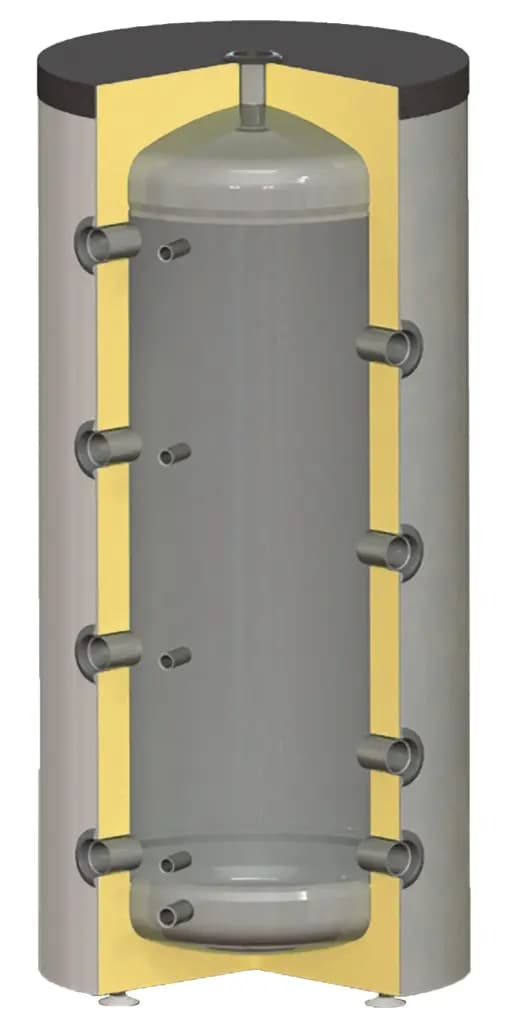

Płaszcz zbiornika buforowego jest spawany ze stali konstrukcyjnej, bez powłoki wewnętrznej, a od zewnątrz pokryty dwiema warstwami farby. Takie wykonanie jest właściwe dla zamkniętego obiegu grzewczego, w którym woda krąży w kółko i nie jest stale wymieniana na świeżą.

Izolację termiczną rozpoznaje się po sufiksie w kodzie wyrobu i nie wolno jej domniemywać z samej pojemności. Oznaczenie GP-PU to szara, twarda pianka poliuretanowa, izolacja nierozbieralna. GP-PS to szara izolacja zdejmowana, rozbieralna. GP-PUM oznacza zdejmowaną izolację z miękkiej pianki poliuretanowej, stosowaną w największych zbiornikach od 3000 do 10000. Zbiorniki buforowe mogą być też dostarczane bez izolacji termicznej.

Króćce przyłączeniowe rozmieszczono pionowo w kilku rzędach — h1, h2, h3, h4, h7 i h10 mają gwint 6/4” w większości modeli, 2” w wielkości 5000 i 3” w wielkościach 7000 oraz 10000. Osobno wyprowadzono tuleję na czujnik temperatury z gwintem 1/2”, króciec spustowy 3/4” (od wielkości 3000 — 1”) w dolnej części zbiornika oraz króciec grzałki elektrycznej 6/4”. W wersjach w twardej izolacji dostępny jest dodatkowo króciec z odpowietrznikiem h5 o gwincie 5/4”. Długość grzałki dobierana jest do wielkości: od 500 mm w modelu 200 do 1600 mm w modelach od 4000 wzwyż.

Zastosowanie — z czym współpracuje

Zbiornik buforowy KHT bez wężownic można montować w otwartych i zamkniętych systemach grzewczych. Podstawowe zastosowanie to kocioł na paliwo stałe oraz inne źródła ciepła nieposiadające stałego trybu pracy — bufor odbiera nadmiar mocy w szczycie spalania i oddaje go instalacji, gdy źródło nie pracuje. Hydrauliczna dystrybucja źródeł ciepła przez bufor pozwala też rozbudować instalację centralnego ogrzewania o kolejne obiegi. Przygotowany króciec grzałki elektrycznej umożliwia dogrzewanie zładu grzałką.

Jak działa zbiornik buforowy?

Bufor pracuje jak akumulator energii cieplnej: kocioł nagrzewa wodę w zbiorniku pracując w zakresie optymalnej sprawności, zamiast tłumić spalanie przy niskim zapotrzebowaniu budynku. Woda o różnej temperaturze rozwarstwia się w pionowym płaszczu, a rozmieszczone w kilku rzędach króćce h1–h10 pozwalają pobierać i zasilać czynnik na właściwej wysokości. Tuleja 1/2” na czujnik lub termometr daje automatyce podgląd temperatury w zładzie.

Dla kogo jest zbiornik buforowy KHT PS?

Użytkownik kotła na paliwo stałe — bufor przejmuje ciepło z cyklu spalania, którego instalacja nie odbiera na bieżąco, i wydłuża odstępy między załadunkami paliwa.

Instalator rozbudowujący istniejący układ — zbiornik rozdziela hydraulicznie kilka źródeł i odbiorników, a od czterech do pięciu par króćców 6/4” daje miejsce na kolejne obiegi.

Kotłownia z wąskim przejściem lub niskimi drzwiami — wersje GP-PS i GP-PUM mają izolację zdejmowaną, którą przed transportem do kotłowni można zdemontować, co zmniejsza gabaryt do średnicy samego płaszcza.

Obiekt większy niż dom jednorodzinny — wielkości od 3000 do 10000 o pojemnościach od 2735 do 9787 l obsługują instalacje przemysłowe i wielolokalowe.

Jak dobrać wielkość zbiornika buforowego?

Poza wymaganą pojemnością warto sprawdzić trzy rzeczy. Po pierwsze przekątną przechyłu R — od 1409 mm w najmniejszym modelu do 5328 mm w wielkości 10000 — bo to ona decyduje, czy zbiornik da się wnieść i postawić w pomieszczeniu. Po drugie klasę efektywności energetycznej: przy tej samej wielkości 200 wersja w twardej izolacji ma klasę A, a w izolacji zdejmowanej klasę B. Po trzecie masę: pomieszczenie musi wytrzymać ciężar napełnionego zbiornika, a instrukcja producenta każe uwzględnić go przy wyborze miejsca. Objętość membranowego naczynia wzbiorczego dobiera się na 8–10% objętości zbiornika.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku wytwarzająca zbiorniki buforowe i podgrzewacze wody na powierzchni produkcyjno-magazynowej przekraczającej 15 000 m². Warunki i okres gwarancji określa dokumentacja dołączona do urządzenia; po zamontowaniu i uruchomieniu konieczny jest wpis w karcie gwarancyjnej produktu. Modyfikacja konstrukcji bez pisemnej zgody producenta może spowodować utratę gwarancji.

Często zadawane pytania

Czy ten zbiornik podgrzewa wodę użytkową?

Nie. Seria PS-00 to zbiorniki buforowe bez wężownic, przeznaczone do magazynowania wody grzewczej dla instalacji centralnego ogrzewania. Wymiennik ze stali odpornej na korozję typu AISI 316 do przygotowania ciepłej wody na potrzeby bytowe mają dopiero modele PSI.

Czym różnią się wersje GP-PU, GP-PS i GP-PUM?

Wyłącznie izolacją, a przez to gabarytem zewnętrznym i klasą energetyczną. GP-PU to twarda pianka poliuretanowa, której nie da się zdjąć; GP-PS to izolacja zdejmowana; GP-PUM to izolacja zdejmowana z miękkiej pianki poliuretanowej w największych zbiornikach. Wersja w twardej piance daje mniejszą średnicę zewnętrzną i lepszą klasę energetyczną, wersja zdejmowana ułatwia wniesienie zbiornika.

Czy zbiornik zmieści się w mojej kotłowni?

Decydują dwie wartości z tabeli: wysokość H i przekątna przechyłu R, czyli gabaryt potrzebny do postawienia zbiornika z pozycji leżącej. Jeśli przejście jest wąskie, w wersjach z izolacją zdejmowaną można ją zdemontować przed transportem do kotłowni i wnieść sam płaszcz o średnicy d.

Czy mogę zamontować grzałkę elektryczną?

Tak, zbiornik ma fabrycznie przygotowany króciec grzałki elektrycznej o gwincie 6/4”. Długość grzałki należy dobrać do wielkości zbiornika — od 500 mm dla wielkości 200 do 1600 mm dla wielkości od 4000 wzwyż.

Czy potrzebuję zaworu bezpieczeństwa i naczynia wzbiorczego?

Tak, jest to warunek eksploatacji. Zbiornik nie może pracować bez działającego zaworu bezpieczeństwa w systemie zamkniętym lub naczynia wzbiorczego w systemie otwartym. W układzie zamkniętym konieczne jest membranowe naczynie wzbiorcze o objętości 8–10% objętości zbiornika, a między zaworem bezpieczeństwa a zbiornikiem nie wolno montować żadnych zaworów odcinających.

W jakiej pozycji montuje się zbiornik?

Wyłącznie pionowo. Pomieszczenie powinno być zabezpieczone przed spadkiem temperatury poniżej 0°C, a magazynowanie zbiornika przed instalacją powinno odbywać się w suchym miejscu o wilgotności względnej nie większej niż 65%. Jeżeli ciśnienie w sieci przekracza 6 barów, wymagany jest reduktor ciśnienia.
