Zbiornik buforowy KHT PSI-10 z górną wężownicą ze stali nierdzewnej

Zbiornik buforowy KHT PSI-10 GP-PS — bufor ciepła i ciepła woda użytkowa w jednym korpusie

Zbiornik buforowy KHT PSI-10 GP-PS to akumulator energii cieplnej dla instalacji centralnego ogrzewania, wyposażony dodatkowo w górną wężownicę ze stali odpornej na korozję AISI 316L przeznaczoną do przygotowania ciepłej wody użytkowej. Rodzina obejmuje osiem wielkości o pojemności nominalnej od 200 do 2000 l, dostarczanych w szarej izolacji rozbieralnej. Sufiks GP-PS w kodzie wyrobu oznacza właśnie ocieplenie zdejmowane — istotne wszędzie tam, gdzie urządzenie trzeba przeprowadzić przez wąskie przejście do kotłowni.

Parametry techniczne

Pojemność nominalna rośnie od 229 l w wielkości 200 do 2106 l w wielkości 2000, przy pojemności całkowitej odpowiednio od 236 do 2113 l. Wysokość H mieści się w przedziale 1380–2105 mm, ale nie rośnie liniowo z pojemnością: wersja 500 l ma 1933 mm, a pojemniejsza 800 l tylko 1738 mm, ponieważ producent zwiększa tu średnicę korpusu zamiast wysokości. Średnica bez izolacji i z izolacją zmienia się od 502/674 mm do 1196/1368 mm, a masa własna od 49 do 246 kg.

Maksymalne dopuszczalne ciśnienie robocze zbiornika wynosi 0,5 MPa (5 bar) dla wielkości od 200 do 1000 l oraz 0,3 MPa dla wielkości 1500 i 2000 l. Wężownica pracuje pod wyższym ciśnieniem — 1 MPa (10 bar). Maksymalna temperatura cieczy to 95°C. Nominalna średnica rury przyłączy to DN 25, a przekątna przechyłu R, decydująca o możliwości wprowadzenia urządzenia po skosie, mieści się w zakresie 1409–2199 mm.

Klasa efektywności energetycznej wynosi B dla wielkości od 200 do 1000 l i C dla 1500 oraz 2000 l. Przyłącze grzałki elektrycznej h9 ma gwint 6/4”, a długość grzałki dobierana do korpusu mieści się w przedziale 500–1195 mm.

Konstrukcja i materiały

Korpus jest zbiornikiem spawanym, pionowym i cylindrycznym, wykonanym ze stali konstrukcyjnej bez powłoki wewnętrznej, pokrytym z zewnątrz dwiema warstwami farby. Taka konstrukcja jest właściwa dla wody instalacyjnej krążącej w obiegu zamkniętym, która nie jest stale wymieniana.

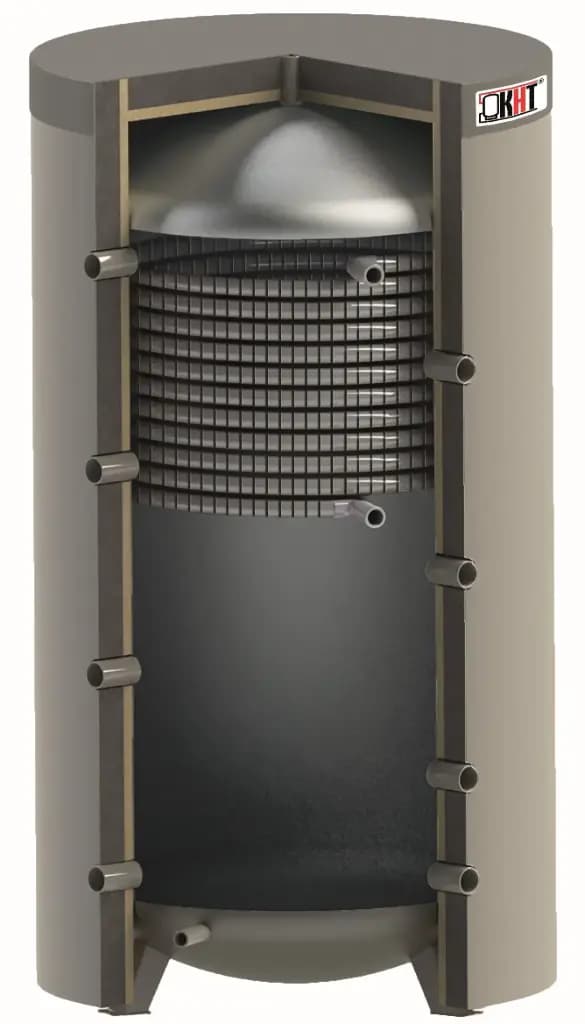

Kluczowym elementem serii PSI jest górna wężownica ze stali odpornej na korozję typu AISI 316, przeznaczona do przygotowania ciepłej wody na potrzeby bytowe. Jej powierzchnia wymiany ciepła to 2 m², a pojemność wodna 6,5 l — jednakowo w każdej z ośmiu wielkości. Ciepła woda użytkowa przepływa przez wężownicę, a nie jest magazynowana w korpusie, dzięki czemu stal konstrukcyjna zbiornika nie ma kontaktu z wodą wodociągową.

Ocieplenie GP-PS jest rozbieralne, w kolorze szarym. Przy zdejmowaniu transportowej folii ochronnej nie należy używać ostrych narzędzi ani noży, ponieważ mogą uszkodzić izolację. Urządzenie przechowuje się w suchym miejscu, przy wilgotności względnej nie większej niż 65%.

Zastosowanie — z czym współpracuje

Zbiorniki buforowe służą jako akumulatory energii cieplnej wytworzonej przez kocioł na paliwo stałe lub inne źródła ciepła nieposiadające stałego trybu pracy, przekazywanej następnie do instalacji centralnego ogrzewania. Hydrauliczna dystrybucja źródeł ciepła przez bufor pozwala także rozbudować instalację centralnego ogrzewania o kolejne obiegi. Producent wskazuje wśród typowych źródeł podłączanych do wymienników spiralnych kolektor słoneczny i pompę ciepła.

Urządzenie można montować w otwartych i zamkniętych systemach grzewczych. Króćce do źródła ciepła i odbiorników rozmieszczono pionowo w kilku rzędach, uzupełnione o gwint G 1/2” pod czujnik lub termometr oraz króciec spustowy G 3/4” w dolnej części korpusu. Odpowietrznik h5 ma gwint 5/4”, a zasilanie i powrót wężownicy CWU — 1”.

Jak działa zbiornik buforowy z wężownicą?

Źródło ciepła oddaje energię do wody instalacyjnej wypełniającej korpus, która rozwarstwia się temperaturowo — najcieplejsza gromadzi się u góry. Przez tę najgorętszą strefę przechodzi górna wężownica ze stali nierdzewnej: woda wodociągowa płynąca w niej przejmuje ciepło przeponowo, bez mieszania się z wodą grzewczą. Kocioł na paliwo stałe może więc pracować w optymalnym zakresie mocy, oddając nadmiar energii do bufora zamiast się dławić, a instalacja centralnego ogrzewania i punkty czerpalne pobierają ją wtedy, gdy jest potrzebna.

Dla kogo jest zbiornik buforowy KHT PSI-10 GP-PS?

Użytkownicy kotłów na paliwo stałe — bufor przejmuje energię ze źródła o nieciągłym trybie pracy i pozwala oddawać ją do obiegu grzewczego po wygaszeniu paleniska.

Instalacje z ciepłą wodą użytkową bez osobnego wymiennika — wężownica AISI 316L o powierzchni 2 m² przygotowuje c.w.u. przepływowo, bez wstawiania do kotłowni drugiego urządzenia.

Kotłownie z trudnym dojściem — rozbieralna izolacja GP-PS pozwala zmniejszyć gabaryt do średnicy samego korpusu, czyli od 502 mm w wielkości 200 l.

Instalacje wielkogabarytowe — wielkości 1500 i 2000 l o pojemności nominalnej 1354 i 2106 l obsługują większe budynki, przy niższym dopuszczalnym ciśnieniu roboczym 0,3 MPa.

Jak dobrać pojemność zbiornika buforowego?

Poza samą pojemnością nominalną warto sprawdzić trzy parametry z tabeli. Pierwszy to ciśnienie robocze: wielkości do 1000 l dopuszczają 0,5 MPa, natomiast 1500 i 2000 l tylko 0,3 MPa, co musi odpowiadać ciśnieniu w projektowanej instalacji. Drugi to klasa efektywności energetycznej — B do 1000 l włącznie, C powyżej. Trzeci to gabaryt transportowy: wysokość H oraz przekątna przechyłu R decydują o tym, czy korpus da się wprowadzić na miejsce ustawienia. Objętość membranowego naczynia wzbiorczego powinna wynosić 8–10% objętości zbiornika, a jeżeli ciśnienie w sieci przekracza 6 barów, konieczny jest reduktor ciśnienia.

Warunki pracy i gwarancja

Zbiorniki ustawia się wyłącznie w pozycji pionowej, w pomieszczeniu zabezpieczonym przed spadkiem temperatury poniżej 0°C; przy wyborze miejsca trzeba uwzględnić masę napełnionego urządzenia. Zbiornik nie może pracować bez działającego zaworu bezpieczeństwa (system zamknięty) lub naczynia wzbiorczego (system otwarty), a między zaworem bezpieczeństwa a zbiornikiem nie wolno instalować armatury odcinającej. Montaż i uruchomienie musi wykonać osoba posiadająca odpowiednie uprawnienia i wiedzę fachową.

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, która w 2009 roku zainwestowała w produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — po zamontowaniu i uruchomieniu konieczne jest dokonanie wpisu w karcie gwarancyjnej produktu.

Często zadawane pytania

Czy w tym zbiorniku potrzebna jest anoda?

Katalog producenta nie przewiduje anody w tej serii. Korpus jest wykonany ze stali konstrukcyjnej bez powłoki wewnętrznej i pracuje z wodą instalacyjną w obiegu zamkniętym, a woda wodociągowa przepływa wyłącznie przez wężownicę ze stali odpornej na korozję AISI 316L.

Czy zbiornik zmieści się w typowej kotłowni?

Zależy to od wybranej wielkości: wysokość H wynosi od 1380 mm w wersji 200 l do 2105 mm w wersji 2000 l, a średnica z izolacją od 674 do 1368 mm. Przy wąskim przejściu izolację GP-PS można zdjąć przed transportem, co redukuje średnicę do wymiaru samego korpusu — od 502 do 1196 mm.

Czy mogę podłączyć grzałkę elektryczną?

Tak, korpus ma dedykowane przyłącze grzałki elektrycznej h9 o gwincie 6/4”. Długość grzałki dobiera się do wielkości zbiornika i mieści się w zakresie od 500 mm w wersji 200 l do 1195 mm w wersji 2000 l.

Do jakiej temperatury i ciśnienia może pracować?

Maksymalna temperatura cieczy wynosi 95°C. Ciśnienie robocze zbiornika to 0,5 MPa (5 bar) w wielkościach 200–1000 l i 0,3 MPa w wielkościach 1500 i 2000 l, natomiast wężownica wytrzymuje 1 MPa (10 bar).

Czy jedna wężownica wystarczy do ciepłej wody użytkowej?

Wężownica ma powierzchnię 2 m² i pojemność 6,5 l w każdej z ośmiu wielkości, a jej wydajność zależy od temperatury wody w górnej strefie zbiornika i od rozbioru w instalacji. Przy doborze warto zestawić te dane z projektem instalacji ciepłej wody użytkowej — pomoże w tym doradztwo techniczne przed zakupem.

Czy potrzebne jest naczynie wzbiorcze?

Tak, membranowe naczynie wzbiorcze jest konieczne dla skompensowania rozszerzalności cieplnej. Jego objętość powinna wynosić 8–10% objętości zbiornika, a przy remoncie instalacji z już zamontowanym naczyniem należy odpowiednio zwiększyć jego pojemność.
