Zbiornik do wody lodowej KHT KS

Zbiornik do wody lodowej KHT KS — akumulacja chłodu bez skraplania na płaszczu

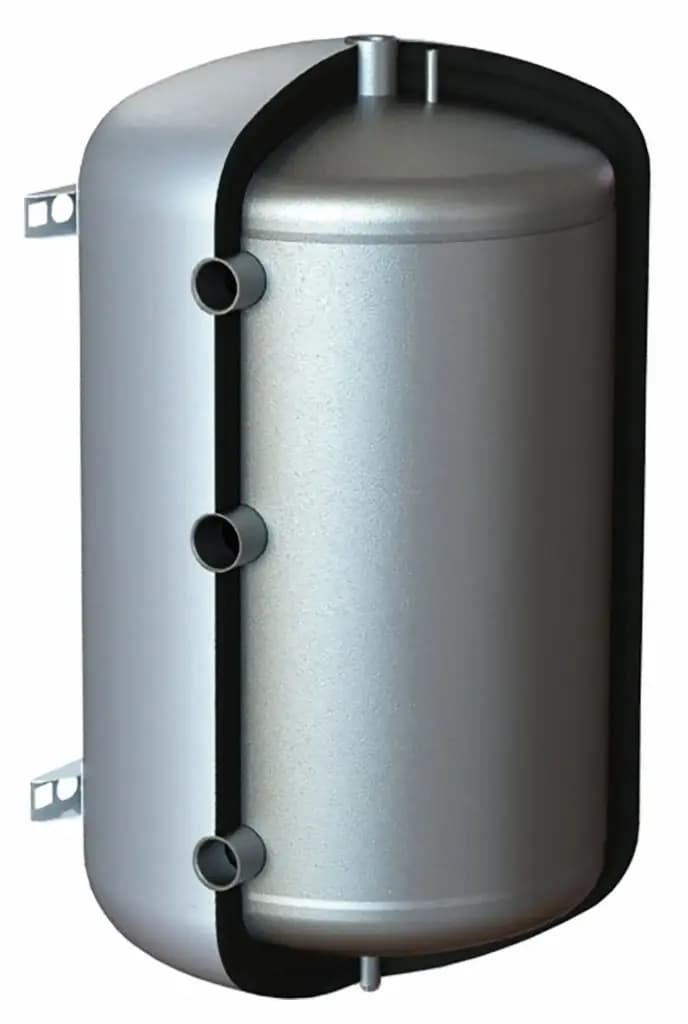

Zbiornik do wody lodowej KHT KS magazynuje wodę lodową wykorzystywaną w procesach technologicznych układów chłodniczych oraz w instalacjach klimatyzacji. Jego podstawową funkcją jest akumulacja chłodu, czyli utrzymanie zadanej temperatury cieczy i obniżenie zużycia energii przez agregat. Rodzina obejmuje dziewięć wielkości — od 100 do 2000 — w jednym rozwiązaniu konstrukcyjnym: zbiornik bez wymienników wewnętrznych, w izolacji ze spienionego kauczuku syntetycznego.

Parametry techniczne

Wielkości oznaczone od 100 do 2000 odpowiadają pojemności nominalnej od 100 do 1979 l — wartość rzeczywista bywa wyższa od oznaczenia, na przykład model 200 mieści 232 l, a model 500 aż 555 l. Maksymalne dopuszczalne ciśnienie robocze wynosi 0,3 MPa (3 bar) i jest jednakowe dla całej serii, podobnie jak maksymalna temperatura cieczy równa 95°C.

Wszystkie warianty mają klasę efektywności energetycznej C. Wysokość całkowita H mieści się w przedziale od 869 mm w najmniejszym zbiorniku do 2149 mm w największym, a średnica z izolacją D rośnie od 510 do 1276 mm. Masa własna, bez napełnienia, zmienia się od 21 do 177 kg. Katalog podaje też przekątną przechyłu R — od 1008 mm dla wielkości 100 do 2500 mm dla wielkości 2000 — i to ją należy sprawdzić przy wnoszeniu urządzenia, ponieważ decyduje o możliwości przechylenia zbiornika w drzwiach i na klatce schodowej.

Układ przyłączy zależy od wielkości. Model 100 ma króćce podłączenia 5/4", przyłącze odpowietrznika 5/4", przyłącze odpływowe 1/2" oraz dwa króćce grzałki elektrycznej w gwincie 6/4". Warianty od 200 wzwyż wyposażono w komplet króćców podłączeniowych 6/4" rozmieszczonych na kilku wysokościach, króćce spustowe 3/4" i 6/4", przyłącze odpowietrznika 5/4" oraz tuleję na czujnik temperatury 1/2".

Konstrukcja i materiały

Zbiorniki KS charakteryzują się dużą odpornością na korozję. Kluczowym elementem konstrukcji jest szczelna izolacja z elastycznego materiału kauczukowego, opisana w oznaczeniu producenta sufiksem GP-KPU — spieniony kauczuk syntetyczny. W instalacjach chłodniczych to nie jest detal kosmetyczny: zamkniętokomórkowy kauczuk niweluje powstawanie punktu rosy na płaszczu zbiornika, czyli zapobiega wykraplaniu się wilgoci z powietrza na zimnej powierzchni. Dzięki temu urządzenie nie ocieka, a wokół niego nie tworzy się strefa stałego zawilgocenia.

Pełne oznaczenie wyrobu ma postać KHT KS-XY-V-GP-KPU, gdzie KS to seria, XY oznacza liczbę górnych i dolnych wymienników ciepła, a V pojemność. Modele opisywane w tej karcie noszą oznaczenie z zerami, na przykład KS-00-100-GP-KPU, co oznacza zbiornik bez wężownic. Trwałość i dobre właściwości izolacyjne przekładają się na sprawne działanie instalacji w długim okresie eksploatacji.

Zastosowanie — z czym współpracuje

Zbiornik do wody lodowej KHT KS pracuje jako bufor chłodu między agregatem wody lodowej a odbiornikami: klimakonwektorami, centralami wentylacyjnymi z chłodnicą wodną czy odbiornikami technologicznymi w zakładach produkcyjnych. Może pracować w układach otwartych i zamkniętych. W układzie zamkniętym konieczny jest zawór bezpieczeństwa podłączony bezpośrednio do zbiornika, bez żadnej armatury odcinającej pomiędzy, oraz membranowe naczynie wzbiorcze kompensujące rozszerzalność cieplną. Jeżeli ciśnienie w sieci przekracza 6 barów, instalacja wymaga reduktora ciśnienia, a na wlocie zimnej wody — zaworu zwrotnego.

Urządzenie przystosowane jest wyłącznie do pracy w pozycji pionowej. Pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0°C, a przy wyborze miejsca posadowienia trzeba uwzględnić masę zbiornika po napełnieniu. Jakość wody powinna spełniać wymagania ISO 14868, a czynnika chłodniczego — VDI 2035.

Jak działa zbiornik wody lodowej?

Agregat chłodniczy pracuje najefektywniej w długich, stabilnych cyklach, a odbiory chłodu w budynku są zmienne. Zbiornik buforowy zwiększa pojemność cieplną obiegu: schłodzona woda gromadzi się w izolowanym zbiorniku, a przy nagłym wzroście zapotrzebowania oddaje chłód bez natychmiastowego uruchamiania sprężarki. Efektem jest mniejsza liczba załączeń agregatu, stabilniejsza temperatura zasilania odbiorników i niższe zużycie energii. Izolacja z kauczuku ogranicza przy tym dopływ ciepła z otoczenia do zgromadzonej wody lodowej.

Dla kogo jest zbiornik KHT KS?

Instalator systemów klimatyzacji wodnej — dziewięć wielkości od 100 do 2000 pozwala dobrać bufor do agregatu bez nadmiarowego zapasu pojemności.

Zakład produkcyjny z chłodzeniem technologicznym — pojemność do 1979 l i ciśnienie pracy 0,3 MPa obsługują obiegi o zmiennym, skokowym poborze chłodu.

Zarządca budynku z centralami wentylacyjnymi — klasa efektywności energetycznej C i szczelna izolacja kauczukowa ograniczają zyski ciepła w nieklimatyzowanej maszynowni.

Projektant kotłowni i maszynowni o ciasnym dostępie — podana dla każdego wariantu przekątna przechyłu R pozwala sprawdzić drogę transportu jeszcze przed zamówieniem.

Jak dobrać pojemność zbiornika wody lodowej?

Punktem wyjścia jest wymagana bezwładność obiegu i dopuszczalna częstość załączeń agregatu — im mniejszy bufor, tym częstsze cykle sprężarki. Warto porównać oznaczenie wielkości z rzeczywistą pojemnością nominalną, bo różnice są istotne: wielkość 300 to 338 l, a wielkość 1500 aż 1361 l. Drugim kryterium jest miejsce montażu: przy wielkościach 1500 i 2000 średnica z izolacją sięga 1080 i 1276 mm, a wysokość 1992 i 2149 mm. Objętość membranowego naczynia wzbiorczego powinna wynosić 8–10% objętości zbiornika.

Gwarancja i producent

Producentem serii jest Kuidych Heating Technologies (KHT) — ukraińska firma działająca od 1989 roku, która w 2009 roku zainwestowała w produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Warunki i okres gwarancji określa dokumentacja dołączona do urządzenia; po zamontowaniu i uruchomieniu konieczny jest wpis w karcie gwarancyjnej produktu. Modyfikacja konstrukcji bez pisemnej zgody producenta może spowodować utratę gwarancji.

Często zadawane pytania

Czy na zbiorniku będzie się skraplać woda?

Nie, o ile izolacja pozostanie nienaruszona. Szczelna powłoka ze spienionego kauczuku syntetycznego niweluje powstawanie punktu rosy na powierzchni zbiornika, co jest podstawową różnicą wobec izolacji stosowanych w zbiornikach do ogrzewania. Przy zdejmowaniu folii transportowej nie wolno używać noży ani ostrych narzędzi, bo uszkodzenie izolacji znosi ten efekt.

Czy zbiornik można położyć poziomo?

Nie, zbiorniki montowane są tylko w pozycji pionowej. Wynika to z rozmieszczenia króćców na kolejnych wysokościach — układ przyłączy odpowiada rozwarstwieniu temperatury cieczy w pionie.

Jak duże naczynie wzbiorcze będzie potrzebne?

Objętość membranowego naczynia wzbiorczego powinna wynosić 8–10% objętości zbiornika. Naczynie jest obowiązkowe w układzie zamkniętym; jeżeli instalacja ma już zbiornik membranowy, przy rozbudowie należy odpowiednio zwiększyć jego objętość.

Czy do zbiornika można wpiąć grzałkę elektryczną?

W wielkości 100 tak — ma dwa króćce grzałki elektrycznej w gwincie 6/4" na dwóch wysokościach. Elementów grzejnych nie wolno uruchamiać przy pustym zbiorniku.

Czy zbiornik zmieści się w ciasnej maszynowni?

Decyduje nie tylko wysokość i średnica, ale przekątna przechyłu R, podana osobno dla każdego wariantu. Przed transportem przez wąskie przejścia izolację można zdjąć, co zmniejsza gabaryt do średnicy samego zbiornika.

Jakie ciśnienie wytrzymuje zbiornik do wody lodowej KHT KS?

Maksymalne dopuszczalne ciśnienie robocze wynosi 0,3 MPa, czyli 3 bary. Stały wyciek wody z zaworu bezpieczeństwa oznacza zwykle przekroczenie tej wartości, uszkodzony zawór albo brakujące naczynie wzbiorcze. Wylotu zaworu bezpieczeństwa nie wolno blokować.
