Podgrzewacz wody KHT BBT 000 — duży zapas ciepłej wody dla obiektu

Podgrzewacz wody KHT BBT 000 to stojący zbiornik ciepłej wody użytkowej w wielkościach od 750 do 3000 l, przeznaczony do przygotowania i magazynowania c.w.u. w budynkach mieszkalnych wielorodzinnych i obiektach komercyjnych. Zbiornik jest wykonany ze stali pokrytej emalią ceramiczną i chroniony dwiema anodami magnezowymi. Producent, ukraińska firma Kuidych Heating Technologies, produkuje zbiorniki buforowe i podgrzewacze wody od 2009 roku.

Parametry techniczne

Seria obejmuje sześć wielkości oznaczonych 750, 1000, 1500, 2000, 2500 i 3000. Oznaczenie modelu nie jest tożsame z pojemnością rzeczywistą: parametr V wynosi kolejno 760, 988, 1422, 2046, 2411 i 2765 l. Maksymalne ciśnienie pracy zbiornika to 0,6 MPa, czyli 6 bar, a maksymalna dopuszczalna temperatura podgrzewanej wody wynosi 95°C.

Wysokość całkowita H rośnie od 2025 mm w wielkości 750 do 2308 mm w wielkości 3000. Średnica płaszcza bez izolacji d mieści się w przedziale od 750 do 1400 mm, a średnica zewnętrzna z izolacją D — od 920 do 1570 mm. Istotna przy wnoszeniu urządzenia przekątna przechyłu R wynosi od 2224 mm w najmniejszym modelu do 2791 mm w największym.

Masa własna to 130 kg w wielkości 750 i 366 kg w wielkości 3000, przy czym wielkość 2500 waży 372 kg. Anody magnezowe mają masę od 1,3 kg w wielkości 1000 do 2,3 kg w wielkościach 2500 i 3000, przy długości anody głównej od 790 do 1150 mm.

Konstrukcja i materiały

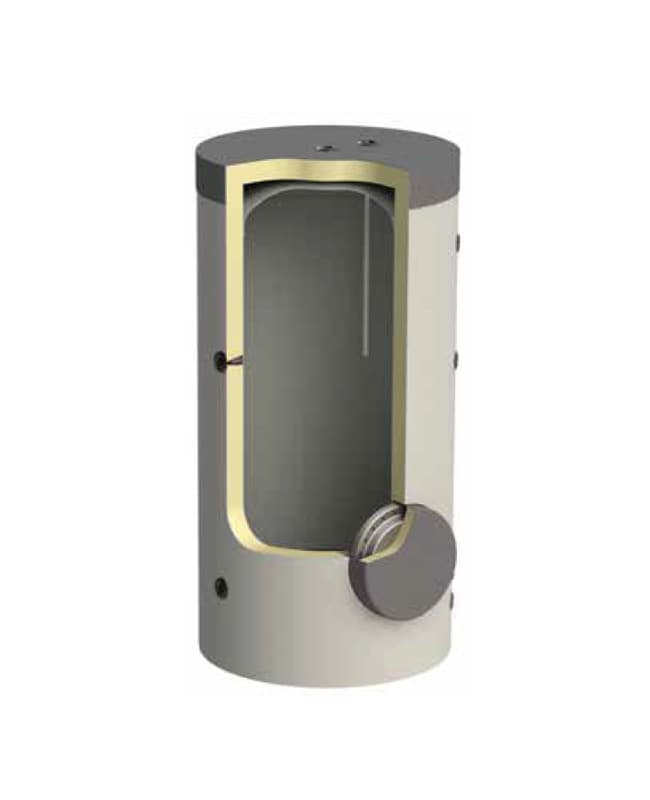

Głównym elementem podgrzewacza wody jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C. Producent stosuje emalie wiodących europejskich wytwórni. Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe umieszczone w górnym króćcu oraz w kołnierzu rewizyjnym. Otwór technologiczny w dnie zbiornika jest hermetycznie zamknięty korkiem.

Króćce przyłączeniowe wyprowadzono z tyłu urządzenia. Na przedniej stronie znajdują się króciec do montażu termometru, złączka 6/4” pod grzałkę elektryczną oraz kołnierz rewizyjny TU5 o średnicy 420 mm, dający dostęp do wnętrza podczas przeglądu i czyszczenia. Zbiornik jest zaizolowany fabrycznie — widać to w różnicy między średnicą płaszcza a średnicą zewnętrzną. Przyłącza główne mają gwinty 1”, 6/4” i 2” w zależności od wielkości i pozycji, a trzy tuleje czujników temperatury na wysokościach h2, h4 i h7 mają gwint 3/4”, co pozwala odczytywać rozwarstwienie temperatury w zbiorniku. W wielkościach 750, 1000, 1500 i 2000 przewidziano króciec 3/4” do opróżniania.

Zastosowanie — z czym współpracuje

Wodę w podgrzewaczu podgrzewa się za pomocą zewnętrznego źródła ciepła podłączonego do króćców: kotła, kolektorów słonecznych lub pompy ciepła. Dodatkowo w podgrzewaczu wody można zamontować grzałkę elektryczną w złączce 6/4”. Urządzenie nadaje się do celów domowych i komercyjnych i może pracować wyłącznie w pozycji pionowej.

Jak działa podgrzewacz wody KHT BBT 000?

Zbiornik magazynuje ciepłą wodę użytkową i wyrównuje różnicę między chwilowym rozbiorem a mocą źródła ciepła. Ciepło doprowadzane jest przez króćce przyłączeniowe, a rozkład temperatury w pionie kontrolują czujniki umieszczone w tulejach na trzech wysokościach. W oznaczeniach KHT cyfry po symbolu serii wskazują liczbę górnych i dolnych wymienników spiralnych — dane techniczne tej serii nie wymieniają wężownicy, więc obieg grzewczy prowadzi się poza zbiornikiem, na przykład przez wymiennik płytowy lub bezpośrednio z instalacji.

Dla kogo jest podgrzewacz wody KHT BBT 000?

Budynki wielorodzinne i wspólnoty — pojemność rzeczywista do 2765 l pokrywa jednoczesny rozbiór wielu punktów czerpalnych.

Hotele, pensjonaty i obiekty sportowe — dopuszczalna temperatura 95°C i ciśnienie 6 bar pozwalają pracować w instalacjach o wysokich parametrach.

Instalacje z kilkoma źródłami ciepła — komplet króćców 1”, 6/4” i 2” oraz trzy tuleje czujników ułatwiają wpięcie kotła, pompy ciepła i kolektorów w jeden układ.

Zakłady produkcyjne i kuchnie — kołnierz rewizyjny 420 mm daje dostęp serwisowy przy wodzie o dużej twardości.

Jak dobrać pojemność podgrzewacza?

Producent podaje prostą wskazówkę: podgrzewacz przeznaczony jest do dziennego zużycia ciepłej wody równego jego pojemności nominalnej. Jeżeli rzeczywisty rozbiór jest wyraźnie większy, trzeba proporcjonalnie skrócić okresy kontroli anod magnezowych. Do zbiornika należy dobrać membranowe naczynie wzbiorcze o objętości 8–10% objętości podgrzewacza wody.

Gwarancja i producent

Producentem jest Kuidych Heating Technologies (KHT), firma działająca od 1989 roku, która w 2009 roku uruchomiła produkcję zbiorników buforowych i podgrzewaczy wody; powierzchnia produkcyjna i magazynowa przekracza 15 000 m². Do urządzenia dołączona jest karta gwarancyjna oraz rejestr wykonanych prac serwisowych — po uruchomieniu należy dokonać w niej wpisu, a instrukcja powinna pozostać przy urządzeniu.

Często zadawane pytania

Czy podgrzewacz wody KHT BBT 000 ma wbudowaną wężownicę?

Nie, dane techniczne tej serii nie wymieniają spiralnego wymiennika ciepła. W oznaczeniach KHT cyfry po symbolu serii oznaczają liczbę górnych i dolnych wymienników, a wykonanie bez nich nie ma podanej powierzchni wymiany ciepła — ciepło doprowadza się przez króćce przyłączeniowe.

Czy mogę zamontować grzałkę elektryczną?

Tak, na przedniej stronie zbiornika przewidziano złączkę 6/4” do montażu grzałki elektrycznej. Obok niej znajduje się króciec pod termometr oraz kołnierz rewizyjny.

Jak często trzeba sprawdzać anodę magnezową?

Raz na sześć miesięcy. W urządzeniu pracują dwie anody magnezowe — w górnym króćcu i w kołnierzu rewizyjnym — a przy znacznym zużyciu należy je wymienić. Ciągła praca przy maksymalnej temperaturze przyspiesza ich zużycie.

Jakie ciśnienie wody wytrzymuje zbiornik?

Maksymalne ciśnienie pracy zbiornika wynosi 0,6 MPa, czyli 6 bar. Jeżeli ciśnienie w sieci przekracza tę wartość, na dopływie trzeba zamontować reduktor ciśnienia, a także zawór zwrotny i zawór bezpieczeństwa podłączony bezpośrednio do podgrzewacza.

Czy podgrzewacz może pracować w pozycji leżącej?

Nie, urządzenie może pracować wyłącznie w pozycji pionowej. Pomieszczenie musi być chronione przed spadkiem temperatury poniżej 0°C, a przy wyborze miejsca należy uwzględnić ciężar napełnionego zbiornika.

Ile miejsca trzeba zostawić nad zbiornikiem?

Odległość od góry podgrzewacza do sufitu powinna być większa niż długość anody magnezowej, którą trzeba okresowo wyjmować. Anody główne w tej serii mają od 790 do 1150 mm długości, zależnie od wielkości zbiornika.
