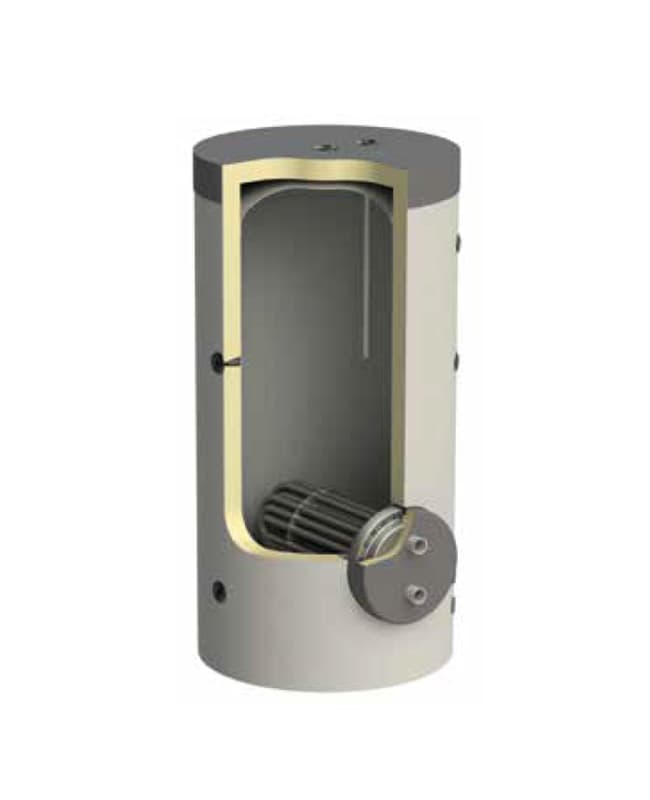

Podgrzewacz wody KHT BBT 004

Podgrzewacz wody KHT BBT — duży zapas ciepłej wody użytkowej

Podgrzewacz wody KHT BBT to zasobnik c.w.u. przeznaczony do podgrzewania i magazynowania ciepłej wody użytkowej w dużych objętościach, dostępny w sześciu pojemnościach od 750 do 3000 litrów. Seria powstała z myślą o obiektach, w których dobowy rozbiór wody znacznie przekracza możliwości typowego domowego zasobnika. Oznaczenie wyrobu ma postać BBT-000-V, gdzie BBT określa serię, a V — pojemność nominalną.

Parametry techniczne

Maksymalne dopuszczalne ciśnienie robocze wody wynosi 6 bar, a maksymalna temperatura podgrzewanej wody 95°C. Te dwie wartości wyznaczają granice pracy zbiornika w instalacji c.w.u. i decydują o doborze armatury zabezpieczającej.

Izolacja cieplna to warstwa miękkiego poliuretanu zamkniętokomórkowego o grubości 80 mm, obszyta na zewnątrz sztuczną skórą. Zamknięta struktura komórkowa pianki ogranicza migrację wilgoci w warstwie izolacyjnej, a jednolita grubość na całej wysokości płaszcza redukuje straty postojowe zbiornika.

Zbiornik wyposażono w tuleje na czujniki temperatury o gwincie 1/2'', pozwalające wprowadzić czujniki automatyki na wybranej wysokości płaszcza, oraz jeden właz rewizyjny w rozmiarze TU5. Podgrzewacz pracuje wyłącznie w pozycji pionowej.

Konstrukcja i materiały

Podstawą urządzenia jest stalowy zbiornik z powłoką antykorozyjną nakładaną wewnątrz. W modelach do 2000 l stosowana jest wysokiej jakości emalia ceramiczna, wypalana w temperaturze 850°C, przy czym producent deklaruje użycie emalii wiodących europejskich wytwórców. W pojemnościach od 2500 do 3000 l wewnętrzną powierzchnię pokrywa emalia epoksydowa — rozwiązanie stosowane w tej serii aż do zbiorników o pojemności 10000 l.

Ochronę katodową uzupełniają anody magnezowe, których rozmiar dobierany jest w zależności od powierzchni wewnętrznej zbiornika — im większa powierzchnia emaliowana, tym większa masa magnezu potrzebna do jej zabezpieczenia. Kołnierz rewizyjny TU5 daje dostęp do wnętrza podczas przeglądu, czyszczenia z osadu i wymiany anody.

Zastosowanie — z czym współpracuje

Podgrzewacz wody KHT BBT pracuje w instalacjach ciepłej wody użytkowej do celów domowych i komercyjnych. Wodę w zbiorniku podgrzewa się energią doprowadzoną z zewnętrznego źródła ciepła, dlatego urządzenie sprawdza się jako pojemnościowy magazyn c.w.u. w układach, w których produkcja ciepła i jego pobór rozchodzą się w czasie.

Instalacja wymaga zaworu zwrotnego oraz zaworu bezpieczeństwa na dopływie zimnej wody, przy czym zawór bezpieczeństwa musi być podłączony bezpośrednio do podgrzewacza, bez armatury odcinającej pomiędzy nimi, a jego wylot wyprowadzony do atmosfery. Do kompensacji rozszerzalności cieplnej wody służy membranowe naczynie wzbiorcze o objętości 8–10% pojemności zbiornika. Na przewodach łączących zaleca się zawory odcinające i złącza rozłączne, ułatwiające późniejszy demontaż urządzenia.

Jak działa podgrzewacz wody pojemnościowy?

Podgrzewacz pojemnościowy magazynuje wodę ogrzaną wcześniej przez źródło ciepła i wydaje ją w chwili rozbioru. Woda zimna wpływa do dolnej części zbiornika, ciepła odbierana jest z góry, a różnica gęstości utrzymuje uwarstwienie temperatury w płaszczu. Dzięki temu chwilowa moc rozbioru może wielokrotnie przewyższać moc źródła ciepła — rolę bufora przejmuje objętość zbiornika, a izolacja o grubości 80 mm ogranicza wychładzanie zapasu między kolejnymi poborami.

Dla kogo jest podgrzewacz wody KHT BBT?

Obiekty hotelowe i pensjonaty — pojemności od 750 do 3000 l pokrywają szczyty porannego i wieczornego rozbioru, gdy wiele punktów czerpalnych pracuje jednocześnie.

Zakłady produkcyjne i warsztaty — podgrzewacz dopuszczono do zastosowań komercyjnych, a ciśnienie robocze do 6 bar odpowiada typowym parametrom sieci wodociągowej.

Budynki wielorodzinne i węzły c.w.u. — emaliowany zbiornik z anodami magnezowymi i kołnierzem rewizyjnym TU5 pozwala prowadzić regularną konserwację bez wymiany całego urządzenia.

Obiekty sportowe i użyteczności publicznej — temperatura pracy do 95°C daje zapas nad typowymi nastawami c.w.u.

Jak dobrać pojemność podgrzewacza?

Producent podaje jednoznaczne kryterium: podgrzewacz przeznaczony jest do dziennego zużycia ciepłej wody równego jego pojemności nominalnej. Jeżeli rzeczywisty rozbiór dobowy przekracza tę wartość, urządzenie nadal pracuje, ale okres kontroli stanu anod magnezowych należy proporcjonalnie skrócić — intensywniejsza wymiana wody przyspiesza zużycie magnezu. To samo dotyczy ciągłej pracy przy temperaturze maksymalnej.

Gwarancja i producent

Producentem serii jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, początkowo w projektowaniu i pracach rozruchowych instalacji przemysłowych i mieszkaniowych. W 2009 roku przedsiębiorstwo zainwestowało w produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa przekracza dziś 15 000 m², a większa część produkcji trafia na eksport.

Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — kartę gwarancyjną należy wypełnić po instalacji i uruchomieniu. Przed zakupem służymy doradztwem technicznym; w Termo-Expert obowiązuje 33-dniowy termin zwrotu.

Często zadawane pytania

Czy podgrzewacz wody KHT BBT wymaga anody magnezowej?

Tak, anody magnezowe są fabrycznym elementem ochrony antykorozyjnej i muszą pozostać w zbiorniku przez cały okres eksploatacji. Emalia zabezpiecza powierzchnię stali, a anoda chroni miejsca, w których powłoka jest nieciągła. Rozmiar anod dobierany jest w zależności od powierzchni wewnętrznej zbiornika.

Jak często trzeba sprawdzać anody?

Raz na sześć miesięcy. Przy znacznym zużyciu anodę należy wymienić, a jeżeli dobowe zużycie ciepłej wody wyraźnie przekracza pojemność nominalną zbiornika, przeglądy trzeba wykonywać częściej.

Czy zbiornik można ustawić poziomo?

Nie, urządzenie może pracować wyłącznie w pozycji pionowej. Planując miejsce, trzeba też uwzględnić ciężar napełnionego podgrzewacza oraz odstęp od jego górnej pokrywy do sufitu — musi być większy niż długość anody magnezowej, aby dało się ją wyjąć podczas konserwacji.

Co zrobić, gdy ciśnienie w wodociągu przekracza 6 bar?

Należy zamontować reduktor ciśnienia przed podgrzewaczem. Sześć barów to maksymalne ciśnienie robocze zbiornika; stały wyciek z zaworu bezpieczeństwa bywa właśnie objawem zbyt wysokiego ciśnienia zimnej wody, uszkodzonego zaworu albo brakującego naczynia wzbiorczego.

Czym różni się emalia ceramiczna od epoksydowej w tej serii?

Decyduje pojemność: modele do 2000 l pokrywane są wysokiej jakości emalią ceramiczną, a modele od 2500 l — emalią epoksydową. Obie powłoki pełnią tę samą funkcję ochrony antykorozyjnej wewnętrznej powierzchni zbiornika i w obu wariantach uzupełniają je anody magnezowe.

Czy w pomieszczeniu może spaść temperatura poniżej zera?

Nie, pomieszczenie z podgrzewaczem musi być chronione przed spadkiem temperatury poniżej 0°C. Dodatkowo przy podłączaniu nie zaleca się stosowania połączeń z metali szlachetniejszych niż stal węglowa, ponieważ prowadzi to do pasywnej korozji elektrochemicznej.
