Podgrzewacz wody KHT BT Premium bez wężownic

Podgrzewacz wody KHT BT Premium bez wężownic — magazyn c.w.u. pod grzałkę elektryczną

Podgrzewacz wody KHT bez wężownic z serii BT Premium-00-WP-PU to stalowy zbiornik c.w.u. pokryty emalią ceramiczną, dostępny w czterech wielkościach: 200, 300, 400 i 500 litrów. Wykonanie BT-00 oznacza konstrukcję pozbawioną spiralnych wymienników ciepła — całą energię do wody wprowadza grzałka elektryczna wkręcana w przyłącze 6/4”. To rozwiązanie dla instalacji, w których ciepła woda użytkowa przygotowywana jest wyłącznie elektrycznie, a zbiornik ma pełnić rolę magazynu pojemnościowego.

Parametry techniczne

Pojemność rzeczywista V rośnie od 229 l w wielkości 200 do 480 l w wielkości 500; pośrednie warianty mieszczą 338 l i 406 l. Maksymalne ciśnienie pracy zbiornika wynosi 0,6 MPa, czyli 6 bar, a maksymalna dopuszczalna temperatura podgrzewanej wody to 95°C — te dwie wartości są wspólne dla całej rodziny.

Wysokość całkowita H to kolejno 1391, 1416, 1666 i 1683 mm. Średnica korpusu bez izolacji rośnie od 500 przez 603 do 652 mm, a z izolacją odpowiednio od 632 do 784 mm. Masa pustego urządzenia zaczyna się od 71,0 kg w wielkości 200 i sięga 110,4 kg w wielkości 500. Powierzchnia wewnętrzna bojlera, czyli pole objęte emalią i chronione katodowo, wynosi od 2,2 do 3,5 m².

Klasa efektywności energetycznej to A dla wielkości 200, 300 i 400 oraz B dla wielkości 500 — różnica wynika z większej powierzchni wymiany ciepła z otoczeniem przy tej samej grubości izolacji poliuretanowej.

Konstrukcja i materiały

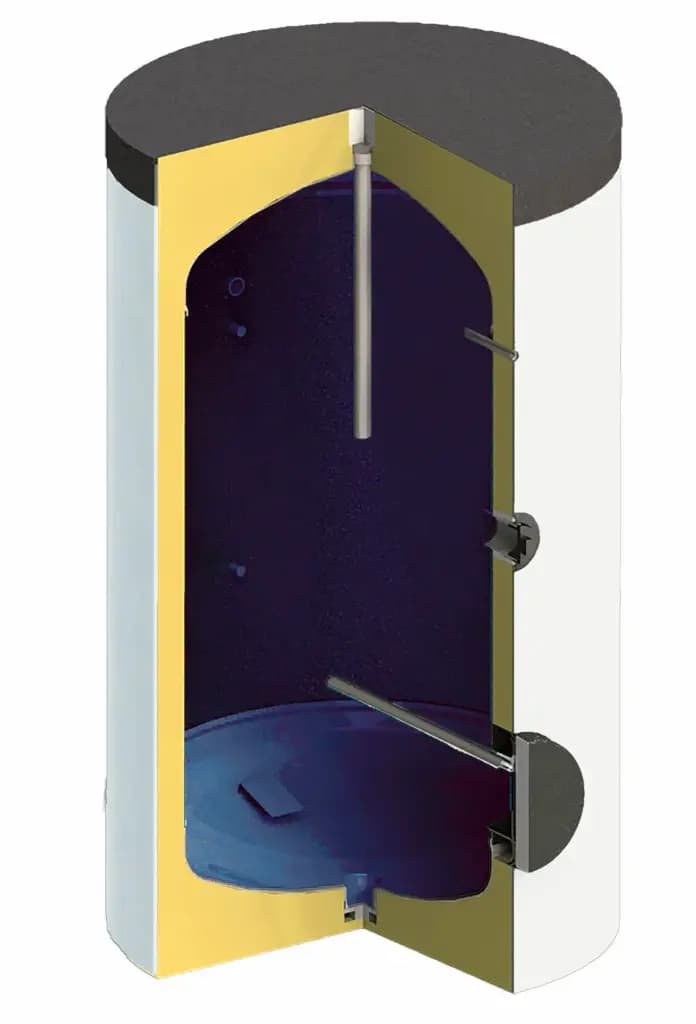

Głównym elementem jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C, z emalii wiodących europejskich producentów. Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe — jedna osadzona w górnym króćcu, druga w kołnierzu rewizyjnym. Anoda główna ma długość 400 mm w wielkościach 200 i 300 oraz 650 mm w wielkościach 400 i 500, anoda dodatkowa niezmiennie 400 mm; łączna masa magnezu to 0,9 kg w mniejszych i 1,3 kg w większych zbiornikach. Otwór technologiczny w dnie jest hermetycznie zamknięty korkiem.

Sufiks WP-PU w kodzie wyrobu oznacza białą izolację z twardej pianki poliuretanowej, nakładaną trwale na płaszcz — jest to izolacja nierozbieralna, dlatego przy planowaniu transportu liczy się średnica zewnętrzna D oraz przekątna przechyłu R, wynosząca od 1526 do 1856 mm.

Zastosowanie — z czym współpracuje

Króćce przyłączeniowe do sieci wodociągowej wyprowadzono z tyłu urządzenia: dopływ zimnej wody 1”, odpływ c.w.u. 1” oraz króciec cyrkulacji 3/4”, co pozwala wpiąć zbiornik w obieg cyrkulacyjny z pompą. Na froncie znajdują się kołnierz rewizyjny DN 120, króciec pod termometr oraz złączka 6/4” do montażu grzałki elektrycznej — w każdej wielkości dostępne są dwa poziomy przyłącza grzałki, wyższy h11 i niższy h12. Zalecana długość grzałki to 540 mm dla wielkości 200, 580 mm dla 300 i 400 oraz 620 mm dla 500.

Trzy tuleje pomiarowe — dwie na czujniki i jedna na termometr — umożliwiają podłączenie sterownika i odczyt temperatury na różnych wysokościach zbiornika. Urządzenie może pracować wyłącznie w pozycji pionowej i nadaje się do zastosowań domowych oraz komercyjnych.

Jak działa podgrzewacz wody bez wężownic?

Woda wodociągowa wpływa dołem, przez króciec h1, a odbiór ciepłej wody odbywa się górą, króćcem h3. Grzałka elektryczna wkręcona w złączkę 6/4” podgrzewa wodę bezpośrednio w zbiorniku, a naturalne rozwarstwienie termiczne utrzymuje najcieplejszą warstwę w strefie poboru. Emaliowana powłoka odcina wodę od stali, a dwie anody magnezowe przejmują procesy elektrochemiczne, które w przeciwnym razie zaatakowałyby mikropory emalii.

Dla kogo jest podgrzewacz wody KHT bez wężownic?

Instalacje czysto elektryczne — jeśli w budynku nie ma kotła ani kolektorów, wężownica byłaby martwym elementem, a wykonanie BT-00 jest o kilkadziesiąt kilogramów lżejsze od wersji z wymiennikami.

Domy z taryfą nocną — pojemność rzeczywista do 480 l pozwala zmagazynować dobowy zapas ciepłej wody i grzać go poza szczytem.

Obiekty komercyjne z cyrkulacją — króciec 3/4” i tuleje pomiarowe umożliwiają zbudowanie pętli cyrkulacyjnej ze sterowaniem czasowym.

Modernizacje ciasnych kotłowni — wersja 200 ma tylko 632 mm średnicy zewnętrznej i 1391 mm wysokości, więc wchodzi w miejsce po starym zasobniku.

Jak dobrać pojemność?

Producent przyjmuje, że urządzenie jest przeznaczone do dziennego zużycia ciepłej wody równego jego pojemności nominalnej. Jeżeli realny rozbiór jest wyraźnie większy, trzeba proporcjonalnie skrócić okres kontroli anod magnezowych. Przy wyborze miejsca należy uwzględnić ciężar napełnionego zbiornika oraz zostawić nad urządzeniem odstęp od sufitu większy niż długość anody magnezowej — od 400 mm w wielkości 200 do 750 mm w wielkości 500 — inaczej wymiana anody będzie niemożliwa bez demontażu całości.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 wytwarzająca zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Do urządzenia dołączona jest karta gwarancyjna oraz rejestr wykonanych prac serwisowych — po zainstalowaniu i uruchomieniu należy dokonać wpisu w karcie gwarancyjnej.

Często zadawane pytania

Czym podgrzewa się wodę w wersji bez wężownic?

Wyłącznie grzałką elektryczną. Wykonanie BT-00 nie ma spiralnych wymienników ciepła, a grzałkę wkręca się w złączkę 6/4” — dostępne są dwa poziomy przyłącza, h11 i h12.

Czy potrzebuję anody magnezowej?

Anody są już zamontowane fabrycznie — są dwie, w górnym króćcu i w kołnierzu rewizyjnym. Ich stan należy sprawdzać raz na sześć miesięcy i wymieniać przy znacznym zużyciu.

Czy zmieści się w typowej kotłowni?

Zależy od wielkości: urządzenie ma od 1391 do 1683 mm wysokości i od 632 do 784 mm średnicy z izolacją. Nad zbiornikiem trzeba dodatkowo zostawić zapas większy niż długość anody magnezowej.

Jakie ciśnienie może panować w instalacji wodociągowej?

Maksymalnie 6 bar. Jeżeli ciśnienie w sieci jest wyższe, na dopływie należy zamontować reduktor ciśnienia, a poza tym zawór zwrotny i zawór bezpieczeństwa podłączony bezpośrednio do podgrzewacza.

Czy trzeba montować naczynie wzbiorcze?

Tak, membranowe naczynie wzbiorcze jest wymagane do skompensowania rozszerzalności temperaturowej wody. Jego objętość powinna wynosić 8–10% objętości podgrzewacza.

Czy podgrzewacz można ustawić poziomo?

Nie, urządzenie może pracować wyłącznie w pozycji pionowej. Pomieszczenie musi być też chronione przed spadkiem temperatury poniżej 0°C.
