Podgrzewacz wody KHT BT Premium 120 l — ciepła woda użytkowa z zapasem na całą dobę

Podgrzewacz wody KHT BT Premium 120 l to stojący zbiornik c.w.u. o pojemności nominalnej 118 litrów, w konstrukcji bez wężownicy — oznaczenie serii BT-PV-00 wskazuje brak górnego i dolnego wymiennika ciepła. Woda podgrzewana jest grzałką elektryczną, dla której przewidziano dwa króćce przyłączeniowe 6/4”. Zbiornik pracuje w pozycji pionowej i osiąga klasę efektywności energetycznej A.

Parametry techniczne

Pojemność nominalna V wynosi 118 l przy wielkości handlowej oznaczonej jako 120. Maksymalne ciśnienie pracy zbiornika to 0,6 MPa, czyli 6 bar w sieci wodociągowej, a maksymalna dopuszczalna temperatura podgrzewanej wody to 95°C. Urządzenie ma 1049 mm wysokości, 505 mm średnicy z izolacją i 430 mm bez izolacji, waży 41 kg w stanie pustym.

Przekątna przechyłu R równa 1162 mm to wymiar, który decyduje o możliwości wprowadzenia zbiornika przez drzwi i klatkę schodową. Króćce grzałki elektrycznej 6/4” wyprowadzono na wysokości 344 mm i 654 mm, przewidziana długość grzałki to 430 mm. Dopływ zimnej wody i rura spustowa mają gwint 1” na wysokości 189 mm, odpływ wody do c.w.u. 1” na 809 mm, króciec cyrkulacji 1” na 499 mm, a przyłącze odpowietrznika 1/2” na 1019 mm. Tuleja na termometr 1/2” znajduje się na wysokości 809 mm.

Konstrukcja i materiały

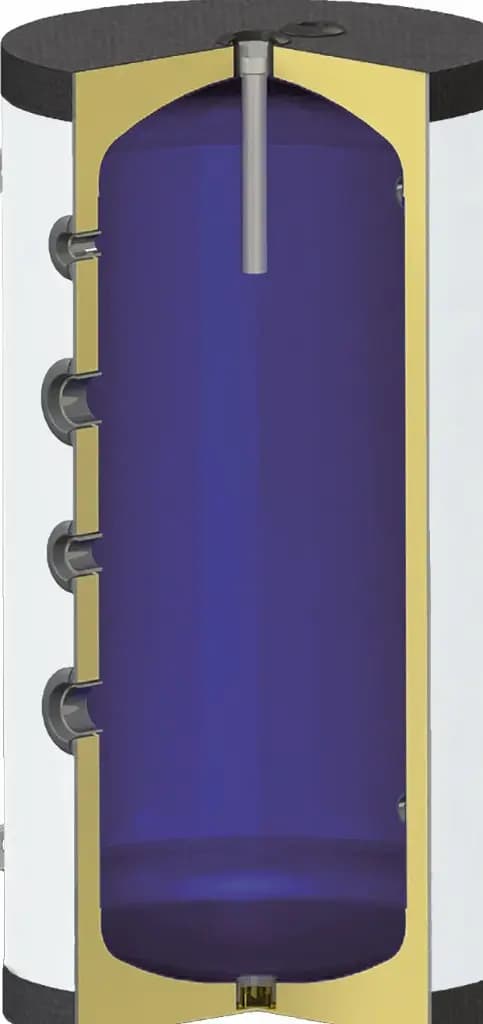

Głównym elementem podgrzewacza jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C — producent stosuje emalie wiodących europejskich wytwórców. Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe o łącznej masie 0,5 kg, umieszczone w górnym króćcu oraz w kołnierzu rewizyjnym. Otwór technologiczny w dnie zbiornika jest hermetycznie zamknięty korkiem.

Przyłącza sieciowe wyprowadzono z tyłu urządzenia, a od frontu dostępne są tuleja termometru, złączka 6/4” pod grzałkę elektryczną oraz kołnierz rewizyjny umożliwiający kontrolę wnętrza. Sufiks WP-PU w kodzie wyrobu BTPV000120WPPU oznacza białą izolację z twardej pianki poliuretanowej, wykonaną jako powłoka nierozbieralna.

Zastosowanie — z czym współpracuje

Wersja bez wymienników spiralnych przeznaczona jest do współpracy z grzałką elektryczną montowaną w jednym z dwóch króćców 6/4”. Króciec cyrkulacji pozwala włączyć zbiornik w instalację z pętlą cyrkulacyjną c.w.u., dzięki czemu ciepła woda pojawia się w punkcie poboru bez długiego oczekiwania. Podgrzewacz nadaje się do zastosowań domowych i komercyjnych.

Na dopływie zimnej wody należy zamontować zawór zwrotny i zawór bezpieczeństwa, przy czym zawór bezpieczeństwa podłącza się bezpośrednio do zbiornika, bez armatury odcinającej pomiędzy nimi. Jeżeli ciśnienie w sieci przekracza 6 bar, konieczny jest reduktor ciśnienia. Instalacja wymaga też membranowego naczynia wzbiorczego o objętości 8–10% pojemności podgrzewacza.

Jak działa podgrzewacz wody pojemnościowy?

Zbiornik magazynuje podgrzaną wodę użytkową i utrzymuje jej temperaturę dzięki izolacji z twardej pianki poliuretanowej. Zimna woda wpływa dołem, przez króciec na wysokości 189 mm, ciepła odbierana jest górą, na wysokości 809 mm — dzięki uwarstwieniu temperaturowemu gorąca warstwa pozostaje w górnej części zbiornika. Grzałka elektryczna umieszczona w króćcu 6/4” podnosi temperaturę wody do wartości zadanej, a odczyt bieżącej temperatury umożliwia termometr w tulei 1/2”.

Dla kogo jest KHT BT Premium 120 l?

Dom jednorodzinny bez kotła c.o. pracującego na c.w.u. — konstrukcja bez wężownicy grzeje wyłącznie prądem, więc sprawdza się tam, gdzie źródłem ciepła ma być sama grzałka elektryczna.

Gospodarstwo o dziennym zużyciu rzędu pojemności zbiornika — producent przewiduje eksploatację przy dobowym poborze ciepłej wody równym pojemności nominalnej, czyli 118 l.

Kotłownia o ograniczonej powierzchni — średnica 505 mm z izolacją i wysokość 1049 mm pozwalają ustawić zbiornik w ciasnym pomieszczeniu technicznym.

Instalacja z cyrkulacją c.w.u. — osobny króciec cyrkulacyjny 1” na wysokości 499 mm pozwala domknąć pętlę bez przeróbek.

Jak dobrać pojemność podgrzewacza?

Punktem wyjścia jest dobowe zużycie ciepłej wody. Producent zakłada, że urządzenie pracuje przy dziennym poborze równym jego pojemności nominalnej — dla tego modelu 118 l. Jeżeli realne zużycie jest wyraźnie większe, przegląd anod magnezowych trzeba wykonywać proporcjonalnie częściej niż standardowe co 6 miesięcy, ponieważ intensywniejsza wymiana wody i praca przy maksymalnej temperaturze przyspieszają zużycie anod.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku wytwarzająca zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Warunki i okres gwarancji określa dokumentacja dołączona do urządzenia — po instalacji i uruchomieniu należy dokonać wpisu w karcie gwarancyjnej produktu.

Często zadawane pytania

Czy ten podgrzewacz ma wężownicę?

Nie. Oznaczenie BT-PV-00 w kodzie BTPV000120WPPU oznacza wersję bez spiralnych wymienników ciepła — ani górnego, ani dolnego. Wodę podgrzewa grzałka elektryczna montowana w jednym z króćców 6/4”.

Czy potrzebuję anody magnezowej i jak często ją sprawdzać?

Anody są już zamontowane — urządzenie ma dwie anody magnezowe o łącznej masie 0,5 kg. Ich stan należy sprawdzać raz na 6 miesięcy i wymieniać przy znacznym zużyciu. Przy poborze wody wyraźnie większym od pojemności nominalnej przeglądy trzeba wykonywać częściej.

Jakie ciśnienie wody w instalacji jest dopuszczalne?

Maksymalnie 6 bar, co odpowiada 0,6 MPa maksymalnego ciśnienia pracy zbiornika. Jeżeli ciśnienie w sieci wodociągowej jest wyższe, przed podgrzewaczem należy zamontować reduktor ciśnienia.

Czy podgrzewacz można ustawić poziomo?

Nie, urządzenie może pracować wyłącznie w pozycji pionowej. Pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0°C, a przy wyborze miejsca trzeba uwzględnić ciężar napełnionego zbiornika.

Ile miejsca trzeba zostawić nad zbiornikiem?

Odległość od górnej pokrywy do sufitu powinna być większa niż długość anody magnezowej, aby możliwa była jej konserwacja i wymiana. Sam zbiornik ma 1049 mm wysokości, a przekątna przechyłu R wynosi 1162 mm — ten wymiar decyduje o wniesieniu urządzenia do kotłowni.

Czy potrzebne jest naczynie wzbiorcze?

Tak. Membranowe naczynie wzbiorcze kompensuje rozszerzalność temperaturową wody, a jego objętość powinna wynosić 8–10% objętości podgrzewacza. Bez niego zawór bezpieczeństwa może stale kapać.
