Podgrzewacz wody KHT BT z 1 wężownicą

Podgrzewacz KHT BT-01 z wężownicą — osiem pojemności od 200 do 2000 l

Podgrzewacz KHT BT-01 z wężownicą to emaliowany podgrzewacz wody użytkowej z jednym dolnym spiralnym wymiennikiem ciepła, przeznaczony do przygotowania i magazynowania c.w.u. w instalacjach domowych i komercyjnych. Rodzina obejmuje osiem wielkości: od 200 do 500 l w białej izolacji z twardej pianki poliuretanowej (WP-PU) oraz od 750 do 2000 l w szarej izolacji rozbieralnej (GP-PS).

Oznaczenie wyrobu producent buduje według schematu KHT BT-XY-V: X to liczba górnych wymienników ciepła, Y liczba dolnych, V pojemność nominalna. Symbol BT-01 oznacza więc zbiornik bez wężownicy górnej i z jedną wężownicą dolną.

Parametry techniczne

Moc dolnego wymiennika ciepła w warunkach 70/10/45°C rośnie od 21 kW w modelu 200, przez 28 kW w modelu 300 i 37 kW w modelach 400 oraz 500, do 73 kW w modelu 750 i 110 kW w modelach 1000, 1500 i 2000. Odpowiada temu powierzchnia wymiany od 0,9 m² do 4,75 m² i stała wydajność wymiennika od 500 do 2700 l/h.

Pojemność całkowita zbiornika wynosi od 183 l w najmniejszym wariancie do 2123 l w największym, a pojemność nominalna odpowiednio od 175 do 2073 l. Sama wężownica mieści od 6 l czynnika w modelu 200 do 41,7 l w modelach od 1000 wzwyż.

Maksymalne ciśnienie pracy zbiornika to 0,6 MPa, czyli 6 bar; ciśnienie pracy wymiennika ciepła sięga 1 MPa. Maksymalna dopuszczalna temperatura podgrzewanej wody wynosi 95°C. Klasa efektywności energetycznej to B dla wielkości od 200 do 1000 l oraz C dla 1500 i 2000 l.

Wysokość całkowita rośnie od 1166 mm (model 200) do 2170 mm (model 2000), średnica z izolacją od 603 do 1370 mm, a masa własna od 74,0 kg do 346,9 kg. Przy planowaniu transportu wewnętrznego liczy się przekątna przechyłu R: od 1313 mm w modelu 200 do 2250 mm w modelu 2000.

Konstrukcja i materiały

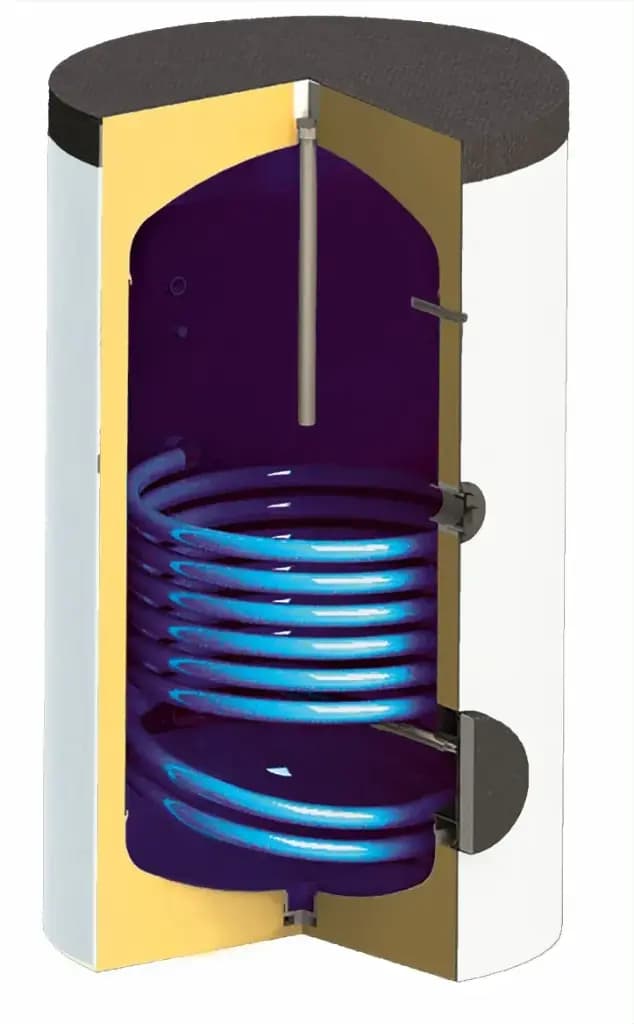

Głównym elementem podgrzewacza wody jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C; producent stosuje emalie wiodących wytwórców europejskich. Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe — jedna w górnym króćcu, druga w kołnierzu rewizyjnym. Otwór technologiczny w dnie zamknięty jest hermetycznym korkiem.

Króćce przyłączeniowe instalacji wyprowadzono z tyłu urządzenia, a od frontu znajdują się króciec termometru, złączka 6/4” pod grzałkę elektryczną i kołnierz rewizyjny DN 120. Modele 750, 1000, 1500 i 2000 mają dodatkowo króciec spustowy 3/4”. Zbiorniki wyposażono w tuleje czujników pozwalające sterować ładowaniem na wybranej wysokości.

Izolację rozpoznaje się po sufiksie kodu: WP-PU to biała, twarda pianka poliuretanowa, nierozbieralna, a GP-PS to szara izolacja zdejmowana, którą można zdemontować na czas wnoszenia zbiornika. Anoda magnezowa ma wymiary od 33x400 mm w modelu 200 do 40x1150 mm w modelu 2000, z gwintem 6/4”.

Zastosowanie — z czym współpracuje

Wężownica przeznaczona jest do łączenia różnych źródeł energii cieplnej: kotła, kolektora słonecznego czy pompy ciepła. Wodę można też podgrzewać grzałką elektryczną wkręcaną w złączkę 6/4” — długość grzałki dobiera się do wielkości zbiornika, od 540 mm w modelu 200 do 1120 mm w modelu 2000.

Króciec cyrkulacji 3/4” pozwala włączyć podgrzewacz w obieg cyrkulacyjny c.w.u., co ma znaczenie w budynkach z długimi odcinkami rozprowadzenia. Urządzenie może pracować w zastosowaniach domowych i komercyjnych, wyłącznie w pozycji pionowej.

Jak działa podgrzewacz wody z wężownicą?

Czynnik grzewczy ze źródła ciepła krąży wewnątrz spiralnego wymiennika zanurzonego w wodzie użytkowej i oddaje jej ciepło przez ściankę rury, bez mieszania się obu obiegów. Zimna woda wpływa dołem, ciepła odbierana jest górą, a rozwarstwienie temperatury w zbiorniku pozwala korzystać z zapasu c.w.u. jeszcze w trakcie ładowania. Im większa powierzchnia wężownicy, tym szybciej podgrzewacz wody odbiera moc ze źródła — stąd różnica między 0,9 m² w modelu 200 a 4,75 m² w modelach od 1000 l.

Dla kogo jest podgrzewacz KHT BT-01 z wężownicą?

Dom jednorodzinny z kotłem gazowym lub na paliwo stałe — warianty 200–500 l w izolacji WP-PU, z mocą wężownicy od 21 do 37 kW, odpowiadają typowej mocy kotła domowego.

Pensjonat lub obiekt z rozbiorem szczytowym — modele 750 i 1000 l dają stałą wydajność 1400 i 2700 l/h, więc długi pobór nie wyczerpuje zapasu.

Instalacja przemysłowa lub duży budynek usługowy — modele 1500 i 2000 l z wężownicą 110 kW i pojemnością nominalną 1380 oraz 2073 l.

Kotłownia o utrudnionym dostępie — warianty GP-PS ze zdejmowaną izolacją, którą zdejmuje się na czas wnoszenia zbiornika.

Jak dobrać pojemność podgrzewacza wody?

Producent podaje jasne kryterium: podgrzewacz przeznaczony jest do dziennego zużycia ciepłej wody równego jego pojemności nominalnej. Jeżeli realne zużycie jest wyraźnie większe, okresy kontroli anod magnezowych należy proporcjonalnie skrócić.

Drugim ograniczeniem jest miejsce. Odległość od góry podgrzewacza do sufitu musi być większa niż długość anody magnezowej — w tej rodzinie anoda główna ma od 400 do 1150 mm — inaczej wymiana anody będzie niemożliwa bez przesuwania zbiornika. Warto też sprawdzić przekątną przechyłu R oraz nośność posadzki pod masę napełnionego urządzenia.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku wytwarzająca zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — po uruchomieniu należy dokonać wpisu w karcie gwarancyjnej.

Często zadawane pytania

Czy grzałka elektryczna jest w komplecie?

Nie, zbiornik ma tylko przygotowane przyłącze. Złączka 6/4” od frontu urządzenia pozwala zamontować grzałkę o długości dopasowanej do wielkości zbiornika — od 540 mm dla modelu 200 do 1120 mm dla modelu 2000.

Czy podgrzewacz można położyć na boku?

Nie, urządzenie może pracować wyłącznie w pozycji pionowej. Dotyczy to wszystkich ośmiu wielkości, niezależnie od rodzaju izolacji.

Czy potrzebuję naczynia wzbiorczego?

Tak, membranowe naczynie wzbiorcze jest konieczne, żeby skompensować rozszerzalność temperaturową wody. Producent wskazuje objętość naczynia na poziomie 8–10% objętości podgrzewacza wody.

Co zrobić, jeśli ciśnienie w wodociągu jest wysokie?

Powyżej 6 bar trzeba zamontować reduktor ciśnienia. Maksymalne ciśnienie robocze podłączanej sieci wodociągowej wynosi 6 bar, a na dopływie zimnej wody montuje się zawór zwrotny i zawór bezpieczeństwa podłączony bezpośrednio do zbiornika.

Jak często sprawdzać anodę magnezową?

Raz na sześć miesięcy. W urządzeniu pracują dwie anody magnezowe i przy znacznym zużyciu należy je wymienić; przy poborze wody wyraźnie większym od pojemności nominalnej okres kontroli trzeba skrócić.

Czy podgrzewacz KHT BT-01 z wężownicą nadaje się do pompy ciepła?

Tak, wymiennik przeznaczony jest do współpracy z różnymi źródłami ciepła, w tym z pompami ciepła i kolektorami słonecznymi. Producent ma jednak osobną serię BTm, zaprojektowaną specjalnie pod pompy ciepła i kolektory — z wężownicą o dużej średnicy i powierzchni, obniżającą opór hydrauliczny i czas nagrzewania.

Czym różnią się wersje WP-PU i GP-PS?

Rodzajem izolacji. WP-PU to biała, twarda pianka poliuretanowa w wykonaniu nierozbieralnym (wielkości 200–500 l), a GP-PS to szara izolacja zdejmowana (wielkości 750–2000 l).
