Podgrzewacz wody KHT BT z 2 wężownicami

Podgrzewacz wody KHT BT z 2 wężownicami — dwa źródła ciepła w jednym zbiorniku

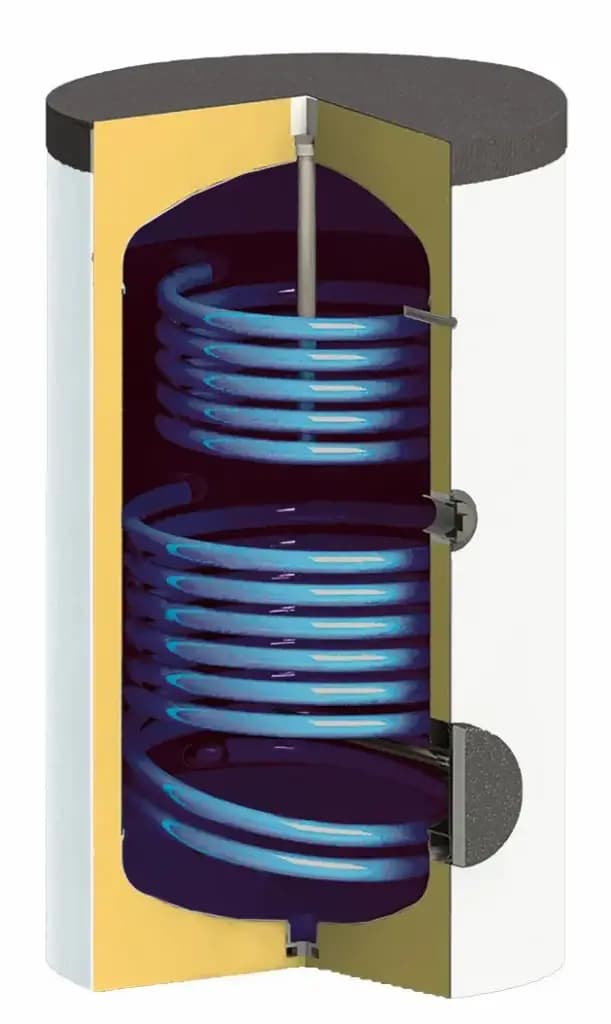

Podgrzewacz wody KHT z 2 wężownicami to emaliowany zasobnik ciepłej wody użytkowej z serii BT-11, w którym pracują dwie wężownice — dolna i górna — obsługujące dwa niezależne źródła energii cieplnej bez potrzeby stawiania drugiego urządzenia. Rodzina obejmuje osiem wielkości oznaczonych od 200 do 2000 litrów: pojemność nominalna wynosi od 171 do 2057 l, a całkowita od 183 do 2123 l. Wielkości 200–500 l mają białą izolację z twardej pianki poliuretanowej (WP-PU), a 750–2000 l szarą izolację rozbieralną, zdejmowaną (GP-PS).

Parametry techniczne

Dolna wężownica jest tą mocniejszą i przejmuje główne obciążenie: jej moc w warunkach 70/10/45°C rośnie od 21 kW w wielkości 200 l, przez 37 kW w wielkościach 400 i 500 l, aż do 110 kW w modelu 2000 l. Odpowiada temu powierzchnia wymiany ciepła od 0,9 do 4,75 m². Górna wężownica pracuje w mniejszej strefie zbiornika i ma moc od 14 kW (200 i 300 l) do 37 kW (1000–2000 l) przy powierzchni od 0,6 do 1,6 m².

Ciśnienie pracy wężownicy wynosi 1 MPa, a maksymalne ciśnienie pracy zbiornika 0,6 MPa, czyli 6 bar — to samo ograniczenie dotyczy sieci wodociągowej, do której podgrzewacz wody zostanie przyłączony. Maksymalna dopuszczalna temperatura podgrzewanej wody to 95°C. Powierzchnia wewnętrzna zbiornika, decydująca o skali kontaktu wody z emalią, wynosi od 3,47 m² w wielkości 200 l do 15,4 m² w 2000 l.

Wysokość całkowita zaczyna się od 1166 mm w wersji 200 l i sięga 2170 mm w wersji 2000 l, przy średnicy z izolacją od 603 do 1370 mm. Masa pustego urządzenia to od 84,0 kg do 382,2 kg. Klasa efektywności energetycznej wynosi B dla wielkości od 200 do 1000 l oraz C dla 1500 i 2000 l.

Konstrukcja i materiały

Głównym elementem jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C, produkowanej przez wiodących europejskich wytwórców emalii. Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe: jedna osadzona w górnym króćcu, druga w kołnierzu rewizyjnym. W zależności od wielkości stosowane są anody 33x400 mm aż po 40x1150 mm, o masie od 0,9 do 2,6 kg. Otwór technologiczny w dnie jest hermetycznie zamknięty korkiem.

Króćce przyłączeniowe wyprowadzono z tyłu urządzenia, a od frontu znajdują się króciec termometru, kołnierz rewizyjny DN 120 oraz złączka 6/4” pod grzałkę elektryczną. Wielkości 750, 1000, 1500 i 2000 l mają dodatkowo króciec spustowy 3/4” do opróżniania zbiornika. Dwie tuleje czujników na różnych wysokościach pozwalają sterować pracą obu obiegów niezależnie.

Zastosowanie — z czym współpracuje

Wężownice przeznaczone są do łączenia różnych źródeł energii cieplnej: kotła, kolektora słonecznego czy pompy ciepła. Typowy układ przypisuje dolnej wężownicy źródło niskotemperaturowe lub sezonowe — instalację solarną albo pompę ciepła — a górnej kocioł, który dogrzewa mniejszą, szczytową objętość wody. Osobno można zamontować grzałkę elektryczną w złączce 6/4”, przy czym jej długość dobiera się do wielkości zbiornika: od 540 mm w wersji 200 l do 1120 mm w 2000 l. Króciec cyrkulacji 3/4” obsługuje pętlę cyrkulacyjną ciepłej wody użytkowej. Urządzenie może pracować w instalacjach domowych i komercyjnych, wyłącznie w pozycji pionowej.

Jak działa podgrzewacz wody z 2 wężownicami?

Woda w zbiorniku układa się warstwami według temperatury — chłodniejsza opada na dno, cieplejsza gromadzi się pod odpływem c.w.u. Dolna wężownica pracuje w najzimniejszej strefie, gdzie różnica temperatur między czynnikiem grzewczym a wodą jest największa, więc źródło o niskiej temperaturze zasilania oddaje tam ciepło najskuteczniej. Górna wężownica podnosi temperaturę tylko górnej części objętości, dzięki czemu kocioł szybko przygotowuje wodę do poboru, nie grzejąc całego zbiornika. Stała wydajność dolnej wężownicy sięga od 500 l/h w wielkości 200 l do 2700 l/h w 2000 l, górnej — od 350 do 900 l/h.

Dla kogo jest podgrzewacz wody KHT z 2 wężownicami?

Właściciel domu z pompą ciepła i kotłem — dwie wężownice o rozdzielonych mocach (na przykład 21 kW dolna i 14 kW górna w wielkości 200 l) pozwalają pracować obu źródłom bez przełączania hydraulicznego.

Instalacja z kolektorami słonecznymi — dolna wężownica o powierzchni do 4,75 m² przejmuje ciepło solarne w najzimniejszej strefie zbiornika, gdzie uzysk jest największy.

Obiekt komercyjny o dużym rozbiorze — wielkości 750–2000 l z mocą dolnej wężownicy 69–110 kW i wydajnością stałą do 2700 l/h obsługują pobór, którego zasobnik domowy nie udźwignie.

Kotłownia wymagająca późniejszego serwisu izolacji — wersje GP-PS mają izolację rozbieralną, zdejmowaną, co zmienia sposób obchodzenia się z urządzeniem w porównaniu z nierozbieralną pianką WP-PU.

Jak dobrać pojemność podgrzewacza?

Producent podaje prostą regułę: podgrzewacz wody przeznaczony jest do dziennego zużycia ciepłej wody równego jego pojemności nominalnej. Jeżeli realne zużycie wyraźnie przekracza tę wartość, urządzenie nadal pracuje, ale okresy kontroli anod magnezowych trzeba proporcjonalnie skrócić. Przy doborze miejsca liczy się także ciężar napełnionego zbiornika oraz odległość od górnej pokrywy do sufitu — musi być większa niż długość anody magnezowej, żeby dało się ją wyjąć i wymienić.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, która w 2009 roku zainwestowała w produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a większość produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — po instalacji i uruchomieniu należy dokonać wpisu w karcie gwarancyjnej produktu. Termo-Expert to sprawdzony sklep z wieloletnim doświadczeniem w technice grzewczej; przed zakupem oferujemy doradztwo techniczne, a na zakup 33 dni na zwrot.

Często zadawane pytania

Czym różnią się wersje WP-PU i GP-PS?

Różnią się izolacją. WP-PU to biała izolacja z twardej pianki poliuretanowej, nierozbieralna, stosowana w wielkościach 200–500 l. GP-PS to szara izolacja rozbieralna, zdejmowana, stosowana w wielkościach 750–2000 l.

Czy mogę dołożyć grzałkę elektryczną?

Tak. Na przedniej stronie urządzenia znajduje się złączka 6/4” przeznaczona do montażu grzałki elektrycznej. Długość grzałki dobiera się do wielkości zbiornika — katalog podaje wartości od 540 mm dla 200 l do 1120 mm dla 2000 l.

Czy podgrzewacz nadaje się do pompy ciepła?

Tak, wężownice przeznaczone są do współpracy z kotłem, kolektorem słonecznym i pompą ciepła. Do źródła niskotemperaturowego przypisuje się zwykle wężownicę dolną, o większej powierzchni wymiany ciepła.

Czy potrzebuję anody magnezowej i jak często ją sprawdzać?

Anody są fabrycznie zamontowane — w urządzeniu pracują dwie. Producent zaleca kontrolę ich stanu raz na 6 miesięcy i wymianę przy znacznym zużyciu. Ciągła praca przy maksymalnej temperaturze przyspiesza zużycie anod.

Jaka jest maksymalna temperatura i ciśnienie wody?

Maksymalna dopuszczalna temperatura podgrzewanej wody wynosi 95°C, a maksymalne ciśnienie wody 6 bar. Jeżeli ciśnienie w sieci przekracza 6 bar, konieczny jest reduktor ciśnienia.

Czy podgrzewacz można ustawić poziomo?

Nie, urządzenie może pracować wyłącznie w pozycji pionowej. Pomieszczenie musi być chronione przed spadkiem temperatury poniżej 0°C, a na dopływie zimnej wody wymagane są zawór zwrotny i zawór bezpieczeństwa podłączony bezpośrednio do podgrzewacza.
