Podgrzewacz wody KHT BT

Podgrzewacz wody KHT BT — 120 litrów c.w.u. z wężownicą dobraną do źródła ciepła

Podgrzewacz wody KHT BT to stojący zbiornik c.w.u. o pojemności nominalnej 116 l, dostępny w dwóch wykonaniach różniących się wielkością spiralnego wymiennika ciepła. Wersja BT-S ma wężownicę o powierzchni 1 m², wersja BT-U — 1,2 m². Od tej różnicy zależy moc wymiennika i stała wydajność podgrzewu, więc wybór wersji to w praktyce dopasowanie zbiornika do kotła, który go zasila.

Oba modele mieszczą się w tej samej obudowie o średnicy 505 mm z izolacją, pracują wyłącznie w pozycji pionowej i mają klasę efektywności energetycznej A.

Parametry techniczne

Pojemność całkowita obu wersji wynosi 126 l, a pojemność nominalna — 116 l. Wężownica w wersji BT-S mieści 6,3 l czynnika grzewczego przy powierzchni wymiany 1 m², w wersji BT-U jest to 7,6 l przy 1,2 m². Przekłada się to na moc wymiennika ciepła 23 kW dla BT-S i 28 kW dla BT-U w warunkach 70/10/45°C.

Stała wydajność wymiennika to odpowiednio 600 l/h i 700 l/h — tyle ciepłej wody użytkowej urządzenie oddaje w pracy ciągłej, gdy kocioł nadąża z dostarczaniem ciepła. Maksymalne ciśnienie pracy zbiornika wynosi 0,6 MPa, a obiegu wężownicy 1 MPa. Maksymalna dopuszczalna temperatura podgrzewanej wody to 95°C.

Wysokość całkowita to 1013 mm w wersji BT-S i 1057 mm w BT-U, przy średnicy 430 mm bez izolacji i 505 mm z izolacją. Waga pustego zbiornika wynosi 37 kg (BT-S) oraz 47 kg (BT-U). Przekątna przechyłu w obu wersjach to 1162 mm — to wymiar, który decyduje o wniesieniu urządzenia po schodach.

Konstrukcja i materiały

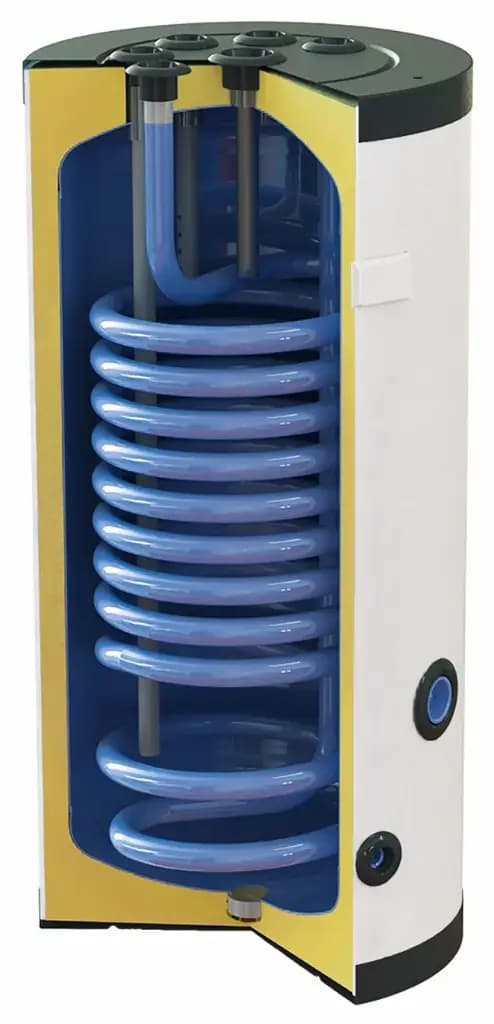

Głównym elementem podgrzewacza jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C, z emalii wiodących europejskich producentów. Powłoka emaliowana oddziela wodę użytkową od stali węglowej, a dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe: jedna w górnym króćcu, druga w kołnierzu rewizyjnym. Otwór technologiczny w dnie jest hermetycznie zamknięty korkiem.

Izolacja w oznaczeniu WP-PU to biała twarda pianka poliuretanowa nakładana na stałe — obudowa jest nierozbieralna, co ogranicza straty ciepła, ale nie pozwala zdjąć płaszcza przy transporcie. Króćce przyłączeniowe instalacji znajdują się z tyłu zbiornika, a od frontu wyprowadzono tuleję termometru, kołnierz rewizyjny i złączkę 6/4" pod grzałkę elektryczną. Fabryczna długość grzałki to 450 mm w BT-S i 380 mm w BT-U.

Zastosowanie — z czym współpracuje

Wężownica spiralna przystosowana jest do współpracy z kotłem, kolektorem słonecznym lub pompą ciepła. Wersja BT-U jest w katalogu wskazana jako przeznaczona do kotłów gazowych, wersja BT-S — do kotłów gazowych i pelletowych. Króciec cyrkulacji pozwala włączyć podgrzewacz w instalację z pętlą cyrkulacyjną c.w.u., a złączka 6/4" umożliwia dostawienie grzałki elektrycznej jako źródła szczytowego lub letniego. Urządzenie nadaje się do zastosowań domowych i komercyjnych.

Jak działa podgrzewacz wody z wężownicą?

Czynnik grzewczy z kotła krąży wewnątrz spiralnego wymiennika zanurzonego w zbiorniku i oddaje ciepło wodzie użytkowej przez ściankę rury — obiegi pozostają rozdzielone, a woda z instalacji grzewczej nigdy nie miesza się z c.w.u. Im większa powierzchnia wężownicy, tym szybciej zbiornik odbiera moc z kotła, dlatego BT-U z wężownicą 1,2 m² osiąga wyższą stałą wydajność niż BT-S.

Dla kogo jest podgrzewacz wody KHT BT?

Dom z kotłem gazowym kondensacyjnym — wersja BT-U z mocą wymiennika 28 kW wykorzystuje moc kotła w trybie priorytetu c.w.u.

Instalacja z kotłem na pellet — BT-S jest w katalogu przewidziana także do kotłów pelletowych, przy stałej wydajności 600 l/h.

Kotłownia o ograniczonej wysokości — zbiornik ma 1013–1057 mm wysokości, a nad nim trzeba zostawić zapas na wyjęcie anody magnezowej.

Użytkownik liczący koszty postoju — klasa efektywności energetycznej A dotyczy obu wersji.

Producent

KHT (Kuidych Heating Technologies) to ukraiński producent techniki grzewczej działający od 1989 roku, od 2009 roku wytwarzający zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa firmy przekracza 15 000 m², a większa część produkcji trafia na eksport. Oznaczenie wyrobu KHT BT-XY-V-WP-PU koduje kolejno liczbę górnych i dolnych wymienników ciepła oraz pojemność nominalną — w tym produkcie BT-01 oznacza jedną dolną wężownicę.

Często zadawane pytania

Czym różni się wersja BT-S od BT-U?

Wielkością wężownicy i mocą wymiennika. BT-S ma powierzchnię 1 m², moc 23 kW i wydajność 600 l/h, BT-U odpowiednio 1,2 m², 28 kW i 700 l/h. Pojemność zbiornika jest w obu identyczna.

Czy w tym podgrzewaczu trzeba wymieniać anodę?

Tak. W urządzeniu pracują dwie anody magnezowe, a producent zaleca sprawdzanie ich stanu raz na sześć miesięcy i wymianę przy znacznym zużyciu. Przy zużyciu wody wyraźnie większym od pojemności nominalnej okres kontroli należy skrócić.

Czy mogę podłączyć go do wodociągu bez reduktora?

Tylko jeśli ciśnienie w sieci nie przekracza 6 bar. Powyżej tej wartości trzeba zamontować reduktor ciśnienia, ponieważ maksymalne ciśnienie pracy zbiornika wynosi 0,6 MPa.

Czy potrzebne jest naczynie wzbiorcze?

Tak, membranowe naczynie wzbiorcze kompensuje rozszerzalność temperaturową wody. Producent podaje, że jego objętość powinna wynosić 8–10% objętości podgrzewacza.

Czy podgrzewacz może stać w poziomie?

Nie, urządzenie pracuje wyłącznie w pozycji pionowej. Pomieszczenie musi być chronione przed spadkiem temperatury poniżej 0°C, a nad zbiornikiem trzeba zostawić odstęp większy niż długość anody magnezowej.

Czy da się dołożyć grzałkę elektryczną?

Tak, zbiornik ma króciec 6/4" przewidziany pod grzałkę elektryczną. Fabryczna długość grzałki to 450 mm dla BT-S i 380 mm dla BT-U.
