Podgrzewacz wody KHT BTM do pomp ciepła

Podgrzewacz wody KHT BTM — wężownica zaprojektowana pod niskie temperatury pompy ciepła

Podgrzewacz wody KHT BTM to zasobnik c.w.u. z jedną wężownicą spiralną, zaprojektowany specjalnie do współpracy z pompami ciepła i kolektorami słonecznymi. Rodzina obejmuje sześć wielkości — od 200 do 1000 l — o pojemności nominalnej od 167 do 860 l. Wymiennik ciepła o dużej średnicy i powierzchni obniża opór hydrauliczny i skraca czas nagrzewania wody, co przekłada się na wysoką wydajność urządzenia przy czynniku o niskiej temperaturze.

Parametry techniczne

Kluczowym parametrem tej serii jest powierzchnia wężownicy: rośnie od 2,4 m² w modelu 200 l, przez 3,1 m², 3,7 m² i 4,4 m², aż do 6,3 m² w wersji 750 l i 7,92 m² w wersji 1000 l. To właśnie ta powierzchnia decyduje o tym, czy pompa ciepła zdąży przekazać moc do zasobnika bez podnoszenia temperatury zasilania.

Moc dolnego wymiennika ciepła w warunkach 70/10/45°C wynosi 56 kW dla pojemności 200 l, 72 kW dla 300 l, 86 kW dla 400 l, 102 kW dla 500 l, 145 kW dla 750 l i 182 kW dla 1000 l. Odpowiada jej stała wydajność wymiennika od 1400 l/h w najmniejszym modelu do 4500 l/h w największym. Pojemność samej wężownicy rośnie od 13 l do 98,5 l.

Ciśnienie pracy wymiennika ciepła to 1 MPa, a maksymalne ciśnienie pracy zbiornika — 0,6 MPa, czyli 6 bar; maksymalna dopuszczalna temperatura podgrzewanej wody wynosi 95°C. Wszystkie sześć wielkości ma klasę efektywności energetycznej B. Wysokość całkowita to 1166 mm (200 l), 1196 mm (300 l), 1687 mm (400 l), 1679 mm (500 l), 2035 mm (750 l) i 2040 mm (1000 l), przy średnicy z izolacją od 603 do 1020 mm. Masa pustego zbiornika rośnie od 90 kg do 280 kg.

Konstrukcja i materiały

Głównym elementem podgrzewacza wody jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C. Producent stosuje emalie wiodących europejskich wytwórców. Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe — jedna w górnym króćcu, druga w kołnierzu rewizyjnym; ich łączna masa to od 0,9 kg w modelu 200 l do 3,1 kg w modelu 1000 l. Otwór technologiczny w dnie zbiornika jest hermetycznie zamknięty korkiem.

Powierzchnia wewnętrzna bojlera obejmuje od 3,95 m² do 13,46 m². Kołnierz rewizyjny ma średnicę DN 120 we wszystkich wielkościach, a króciec grzałki elektrycznej — gwint 6/4". Izolację rozpoznaje się po kodzie wyrobu: warianty BTM0200WPPU, BTM0300WPPU, BTM0400WPPU i BTM0500WPPU mają białą, twardą, nierozbieralną piankę poliuretanową, natomiast BTM0750GPPS i BTM1000GPPS — szarą izolację zdejmowaną, co ułatwia wprowadzenie dużego zbiornika przez wąskie przejścia.

Zastosowanie — z czym współpracuje

Wodę w podgrzewaczu podgrzewa spiralny wymiennik ciepła podłączony do kotła, kolektorów słonecznych lub pompy ciepła. Seria BTM została jednak zaprojektowana pod dwa ostatnie źródła — stąd nietypowo duża powierzchnia wężownicy w stosunku do pojemności. Dodatkowo w zbiorniku można zamontować grzałkę elektryczną w króćcu 6/4"; jej długość dobiera się do wielkości urządzenia i mieści się w zakresie od 450 mm do 820 mm.

Zbiornik ma króciec cyrkulacji 3/4", tuleję na termometr oraz tuleje na czujniki, co pozwala wpiąć go w sterowanie instalacji. Modele 750 i 1000 mają dodatkowo króciec spustowy 3/4" do opróżniania zbiornika. Urządzenie może pracować wyłącznie w pozycji pionowej. Podgrzewacz nadaje się do zastosowań domowych i komercyjnych.

Jak działa podgrzewacz wody z wężownicą?

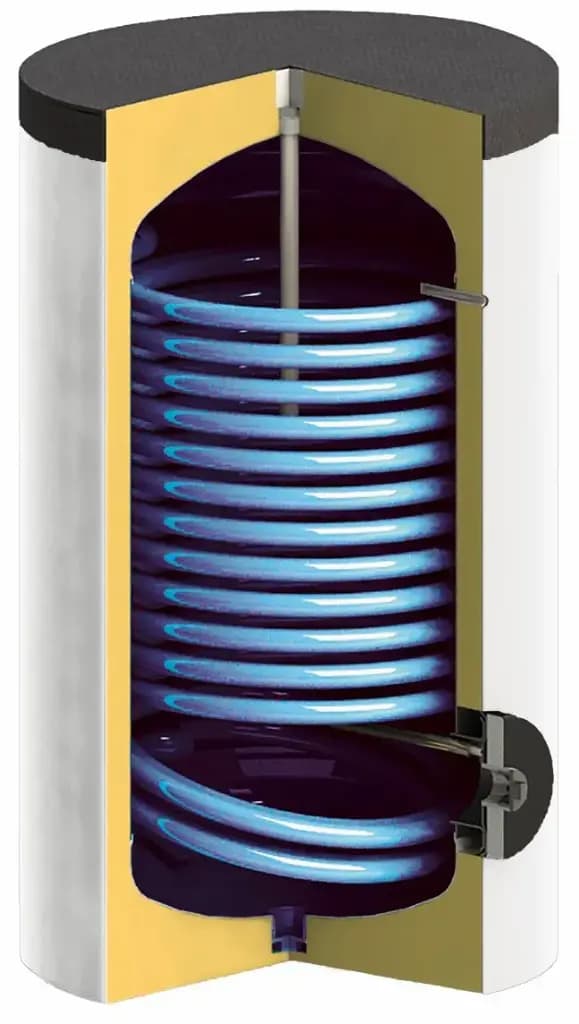

Czynnik grzewczy ze źródła ciepła krąży wewnątrz spiralnej rury zanurzonej w zbiorniku i oddaje energię wodzie użytkowej, która nigdy nie miesza się z obiegiem grzewczym. W serii BTM wężownica ma dużą średnicę i powierzchnię, dzięki czemu opór hydrauliczny jest mniejszy, a wymiana ciepła zachodzi przy niższej temperaturze zasilania. Zastosowanie czynnika o niskiej temperaturze dodatkowo ogranicza powstawanie kamienia kotłowego wewnątrz podgrzewacza.

Dla kogo jest podgrzewacz wody KHT BTM?

Dom jednorodzinny z pompą ciepła — wersje 200 i 300 l z wężownicą 2,4 i 3,1 m² przekazują 56 i 72 kW przy parametrach 70/10/45°C, więc pompa nie musi podnosić temperatury zasilania.

Instalacja z kolektorami słonecznymi — duża powierzchnia wymiany i pojemność nominalna 369 lub 433 l w modelach 400 i 500 l pozwalają zmagazynować energię z dnia słonecznego.

Obiekt komercyjny o dużym rozbiorze — wersje 750 i 1000 l dają stałą wydajność 3600 i 4500 l/h, co odpowiada ciągłemu poborowi ciepłej wody.

Kotłownia z trudnym dojazdem — zdejmowana izolacja modeli BTM0750GPPS i BTM1000GPPS zmniejsza gabaryt transportowy ze średnicy 920 i 1020 mm do 750 i 850 mm.

Jak dobrać pojemność podgrzewacza?

Producent podaje jasne kryterium: podgrzewacz przeznaczony jest do dziennego zużycia ciepłej wody równego jego pojemności nominalnej. Wynosi ona odpowiednio 167, 238, 369, 433, 700 i 860 l. Jeżeli realne zużycie jest znacznie większe, okresy kontroli anod magnezowych trzeba proporcjonalnie skrócić. Warto też sprawdzić, czy w pomieszczeniu zmieści się przekątna przechyłu urządzenia oraz czy nad zbiornikiem zostanie odstęp większy niż długość anody magnezowej — bez tego wymiana anody nie będzie możliwa.

Gwarancja i producent

Producentem jest Kuidych Heating Technologies (KHT) — ukraińska firma działająca od 1989 roku, która w 2009 roku uruchomiła produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a większość produkcji trafia na eksport. Do urządzenia dołączona jest karta gwarancyjna; wpisu należy dokonać po instalacji i uruchomieniu podgrzewacza.

Często zadawane pytania

Czy podgrzewacz KHT BTM nadaje się do pompy ciepła?

Tak — seria BTM została zaprojektowana właśnie do pomp ciepła i kolektorów słonecznych. Wężownica o dużej średnicy i powierzchni od 2,4 do 7,92 m² zmniejsza opór hydrauliczny i skraca czas nagrzewania, dzięki czemu pompa pracuje przy niskiej temperaturze czynnika.

Czy trzeba wymieniać anodę magnezową?

Tak, stan anod należy sprawdzać raz na sześć miesięcy i wymieniać je przy znacznym zużyciu. W zbiorniku pracują dwie anody magnezowe — w górnym króćcu i w kołnierzu rewizyjnym. Przy zużyciu wody wyraźnie większym niż pojemność nominalna okresy kontroli trzeba skrócić.

Jakie ciśnienie wody wytrzymuje zbiornik?

Maksymalne ciśnienie pracy zbiornika wynosi 0,6 MPa, czyli 6 bar. Jeżeli ciśnienie w sieci wodociągowej przekracza tę wartość, konieczny jest reduktor ciśnienia. Sama wężownica pracuje pod ciśnieniem do 1 MPa.

Czy podgrzewacz można ustawić poziomo?

Nie — urządzenie może pracować wyłącznie w pozycji pionowej. Pomieszczenie musi być chronione przed spadkiem temperatury poniżej 0°C, a przy wyborze miejsca należy uwzględnić ciężar napełnionego zbiornika.

Czy mogę dołożyć grzałkę elektryczną?

Tak, zbiornik ma fabryczny króciec 6/4" przeznaczony do montażu grzałki elektrycznej. Długość grzałki zależy od wielkości urządzenia i wynosi od 450 mm w modelu 200 l do 820 mm w modelu 1000 l.

Czy potrzebne jest naczynie wzbiorcze?

Tak — do kompensacji rozszerzalności temperaturowej należy zamontować membranowe naczynie wzbiorcze podłączone do podgrzewacza. Jego objętość powinna wynosić 8–10% objętości zbiornika. Niezbędny jest też zawór bezpieczeństwa podłączony bezpośrednio do urządzenia, bez armatury odcinającej pomiędzy nim a podgrzewaczem.
