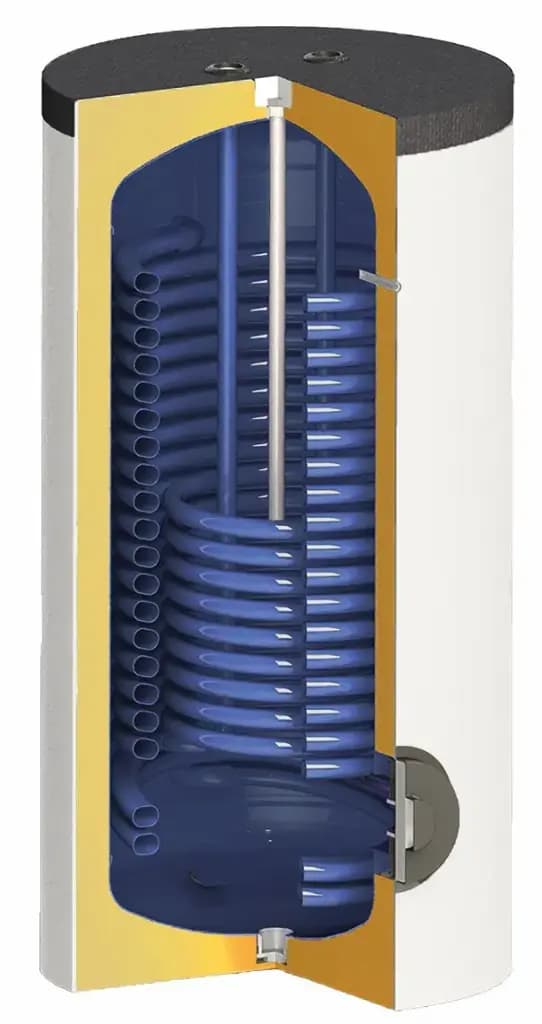

Podgrzewacz wody KHT BTM Premium do pomp ciepła z 2 wężownicami

Podgrzewacz KHT BTM Premium 300 l — zasobnik c.w.u. zaprojektowany pod pompę ciepła

Podgrzewacz KHT BTM Premium 300 l to zasobnik ciepłej wody użytkowej z dwiema spiralnymi wężownicami, przeznaczony do pracy z pompami ciepła i kolektorami słonecznymi. Wymiennik ciepła o dużej średnicy i powierzchni obniża opór hydrauliczny oraz skraca czas nagrzewania, a praca na czynniku o niskiej temperaturze ogranicza powstawanie kamienia kotłowego wewnątrz zbiornika. Kod wyrobu BTMP11300WPPU oznacza wersję w białej izolacji z twardej pianki poliuretanowej.

Parametry techniczne

Pojemność całkowita zbiornika wynosi 333 l, a pojemność nominalna V — 289 l. Wężownica wewnętrzna ma powierzchnię 1,0 m² i objętość 7,2 l, natomiast dolna wężownica zewnętrzna — 3,9 m² i 30,0 l. To ta druga przejmuje główną rolę przy niskotemperaturowym źródle ciepła.

Moc wymiennika wewnętrznego i zewnętrznego w warunkach 70/10/45˚C wynosi odpowiednio 26 i 92 kW, przy stałej wydajności 640 i 2300 l/h. Ciśnienie pracy wymiennika ciepła sięga 1 MPa, a maksymalne ciśnienie pracy zbiornika — 0,6 MPa, co odpowiada maksymalnemu ciśnieniu wody 6 bar w instalacji. Maksymalna dopuszczalna temperatura podgrzewanej wody to 95°C.

Urządzenie ma 1424 mm wysokości, 603 mm średnicy bez izolacji i 735 mm z izolacją, a przekątna przechyłu R wynosi 1595 mm — to wymiar decydujący o wniesieniu zbiornika po schodach. Masa pustego podgrzewacza to 133 kg. Klasa efektywności energetycznej: A.

Konstrukcja i materiały

Głównym elementem podgrzewacza jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C; producent stosuje emalie wiodących europejskich wytwórców. Powierzchnia wewnętrzna bojlera wynosi 7,78 m². Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe umieszczone w górnym króćcu i w kołnierzu rewizyjnym — o łącznej masie 1,7 kg i długościach 850 mm (główna) oraz 400 mm (dodatkowa).

Kołnierz rewizyjny TU1 ma średnicę DN 120 i daje dostęp do wnętrza zbiornika przy przeglądzie. Otwór technologiczny w dnie jest hermetycznie zamknięty korkiem. Z przodu obudowy wyprowadzono króciec termometru oraz złączkę 6/4" pod grzałkę elektryczną o długości 580 mm. Izolacja WP-PU to biała, twarda pianka poliuretanowa nakładana na stałe — nie jest zdejmowana.

Zastosowanie — z czym współpracuje podgrzewacz

Dwie wężownice pozwalają połączyć różne źródła energii cieplnej: pompę ciepła, kolektor słoneczny i kocioł. Przyłącza wyprowadzono z tyłu zbiornika — dopływ zimnej wody 1", odpływ do c.w.u. 1", króciec cyrkulacji 3/4", zasilanie i powrót obu wężownic w gwincie 1". Do sterowania przewidziano trzy tuleje: dwie na czujniki i jedną na termometr.

Urządzenie pracuje wyłącznie w pozycji pionowej. Na dopływie zimnej wody wymagany jest zawór zwrotny i zawór bezpieczeństwa podłączony bezpośrednio do podgrzewacza, bez armatury odcinającej pomiędzy nimi. Jeżeli ciśnienie w sieci przekracza 6 bar, konieczny jest reduktor ciśnienia. Rozszerzalność temperaturową kompensuje membranowe naczynie wzbiorcze o objętości 8–10% pojemności podgrzewacza.

Jak działa podgrzewacz wody z dwiema wężownicami?

Woda użytkowa wypełnia emaliowany zbiornik, a ciepło oddają jej dwie wężownice zanurzone w tej wodzie i zasilane osobnymi obiegami. Dolna, znacznie większa wężownica o powierzchni 3,9 m² odbiera ciepło z niskotemperaturowego źródła — pompy ciepła lub kolektorów — gdzie liczy się duża powierzchnia wymiany i mały opór przepływu. Górna wężownica 1,0 m² dogrzewa górną strefę zbiornika ze źródła wysokotemperaturowego, gdy zapotrzebowanie na ciepłą wodę rośnie.

Dla kogo jest podgrzewacz KHT BTM Premium 300 l?

Dla domu z pompą ciepła — zewnętrzna wężownica o mocy 92 kW w warunkach 70/10/45˚C i stałej wydajności 2300 l/h jest wymiarowana pod czynnik o niskiej temperaturze.

Dla instalacji hybrydowej z kolektorami słonecznymi — dwa niezależne wymienniki pozwalają wpiąć solary i drugie źródło bez dodatkowego zbiornika.

Dla rodziny o wysokim rozbiorze c.w.u. — pojemność nominalna 289 l obsługuje dzienne zużycie na poziomie tej objętości.

Dla kotłowni, w której nie planuje się serwisowania izolacji — twarda pianka WP-PU jest nierozbieralna, ale za to szczelna i odporna mechanicznie.

Jak dobrać pojemność podgrzewacza?

Producent przyjmuje, że podgrzewacz jest przeznaczony do dziennego zużycia ciepłej wody równego jego pojemności nominalnej — tutaj 289 l. Jeżeli realny rozbiór jest wyraźnie większy, trzeba proporcjonalnie skrócić okresy kontroli anod magnezowych, bo intensywna praca przyspiesza ich zużycie. Podobnie działa stała eksploatacja przy maksymalnej temperaturze wody.

Gwarancja i producent

KHT (Kuidych Heating Technologies) to ukraiński producent techniki grzewczej działający od 1989 roku, który w 2009 roku uruchomił produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa firmy przekracza 15 000 m², a większość produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — po uruchomieniu należy dokonać wpisu w karcie gwarancyjnej.

Często zadawane pytania

Czy podgrzewacz nadaje się do pompy ciepła?

Tak, seria BTM została zaprojektowana właśnie do pomp ciepła i kolektorów słonecznych. Wężownica o dużej średnicy i powierzchni 3,9 m² zmniejsza opór hydrauliczny i czas nagrzewania, a praca na czynniku o niskiej temperaturze ogranicza odkładanie się kamienia kotłowego.

Czy potrzebuję anody magnezowej i jak często ją sprawdzać?

Anody są już zamontowane — są dwie, w górnym króćcu i w kołnierzu rewizyjnym. Ich stan należy sprawdzać raz na 6 miesięcy i wymieniać przy znacznym zużyciu; przy rozbiorze wody wyraźnie większym od pojemności nominalnej przeglądy trzeba wykonywać częściej.

Do jakiej temperatury można podgrzać wodę?

Maksymalna dopuszczalna temperatura podgrzewanej wody wynosi 95°C. Ciągła praca przy maksymalnej temperaturze przyspiesza jednak zużycie anod magnezowych i samego zbiornika.

Czy muszę zamontować naczynie wzbiorcze?

Tak, membranowe naczynie wzbiorcze jest wymagane do kompensacji rozszerzalności temperaturowej wody. Jego objętość powinna wynosić 8–10% pojemności podgrzewacza. Bez niego zawór bezpieczeństwa będzie stale kapał.

Czy izolację można zdjąć na czas wnoszenia?

Nie — wersja WP-PU ma białą izolację z twardej pianki poliuretanowej, która jest nierozbieralna. Przy planowaniu drogi transportu trzeba przyjąć przekątną przechyłu 1595 mm i średnicę zewnętrzną 735 mm.

Czy podgrzewacz może stać w nieogrzewanym pomieszczeniu?

Nie, pomieszczenie musi być chronione przed spadkiem temperatury poniżej 0°C. Trzeba też uwzględnić ciężar napełnionego zbiornika oraz zostawić nad urządzeniem odstęp większy niż długość anody magnezowej, czyli ponad 850 mm, aby dało się ją wymienić.
