Podgrzewacz wody KHT BTM Premium do pomp ciepła

Podgrzewacz wody KHT BTM Premium — pełna moc pompy ciepła w c.w.u.

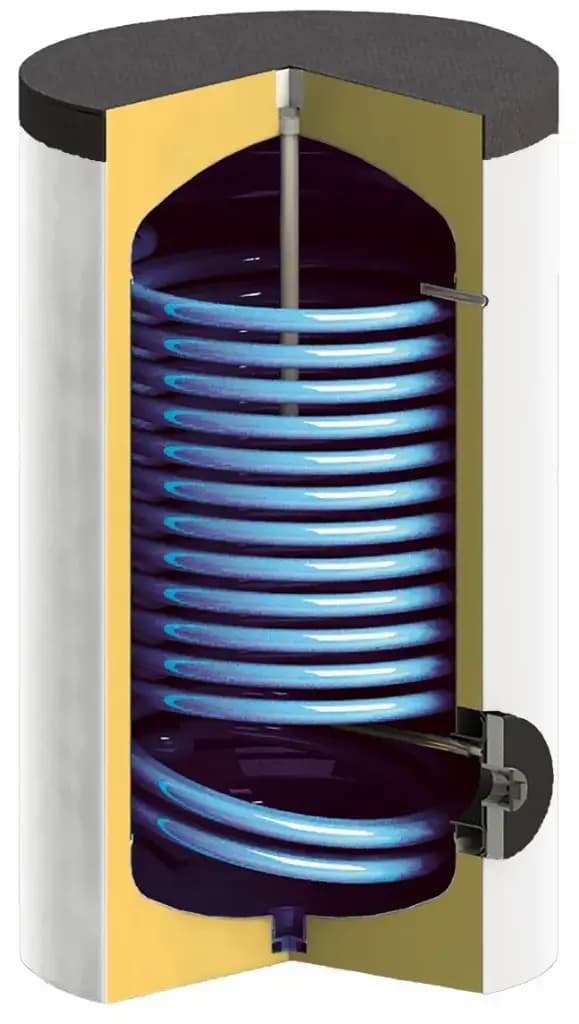

Podgrzewacz wody KHT BTM Premium to emaliowany zasobnik ciepłej wody użytkowej z jedną spiralną wężownicą o powiększonej średnicy i powierzchni, zaprojektowany specjalnie do pracy z pompami ciepła i kolektorami słonecznymi. Seria BTM różni się od zwykłych podgrzewaczy właśnie wymiennikiem: przy niskiej temperaturze czynnika, jaką daje pompa ciepła, decyduje powierzchnia wymiany, a nie moc źródła. Produkt dostępny jest w czterech pojemnościach: 200, 300, 400 i 500 L.

Parametry techniczne

Pojemność nominalna V rośnie od 208 l w wariancie 200 L, przez 294 l i 352 l, do 419 l w wariancie 500 L; pojemność całkowita zbiornika wynosi odpowiednio 229, 338, 406 i 480 l. To wartości istotne przy doborze naczynia wzbiorczego, którego objętość powinna wynosić 8–10% objętości podgrzewacza.

Powierzchnia wężownicy zaczyna się od 2,6 m² w modelu 200 L i sięga 5,94 m² w modelu 500 L, przy pojemności samego wymiennika od 16,5 do 53,8 l. Moc wymiennika ciepła w warunkach 70/10/45°C wynosi od 60 kW do 137 kW, a stała wydajność od 1500 do 3400 litrów na godzinę. Ciśnienie pracy wymiennika ciepła to 1 MPa, maksymalne ciśnienie pracy zbiornika — 0,6 MPa, czyli 6 bar; maksymalna dopuszczalna temperatura podgrzewanej wody wynosi 95°C.

Wysokość całkowita H rośnie od 1391 mm (200 L) i 1416 mm (300 L) do 1666 mm (400 L) i 1683 mm (500 L). Średnica z izolacją to kolejno 632, 735, 735 i 784 mm, a masa pustego urządzenia — od 112,0 kg do 202,9 kg. Klasa efektywności energetycznej wynosi A dla wariantów 200, 300 i 400 L oraz B dla wariantu 500 L.

Konstrukcja i materiały

Głównym elementem jest stalowy zbiornik pokryty warstwą emalii ceramicznej wypalanej w temperaturze 850°C, wykonanej z emalii wiodących europejskich producentów. Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe: jedna w górnym króćcu, druga w kołnierzu rewizyjnym. Anoda główna ma długość od 500 mm w wariancie 200 L do 1000 mm w wariancie 500 L, anoda dodatkowa — 400 mm; łączna masa anod to od 1,1 do 1,9 kg. Otwór technologiczny w dnie jest hermetycznie zamknięty korkiem.

Powierzchnia wewnętrzna zbiornika, czyli obszar chroniony emalią i ochroną katodową, wynosi od 4,88 m² do 9,56 m². Kołnierz rewizyjny w rozmiarze DN 120 daje dostęp do wnętrza przy przeglądzie. Z przodu urządzenia wyprowadzono tuleję na termometr oraz złączkę 6/4" pod grzałkę elektryczną (długość grzałki od 450 do 620 mm w zależności od wariantu), przyłącza obiegowe znajdują się z tyłu. Oznaczenie WP-PU oznacza białą izolację z twardej pianki poliuretanowej — warstwę nierozbieralną, trwale związaną ze zbiornikiem.

Zastosowanie — z czym współpracuje

Wężownica przeznaczona jest do łączenia różnych źródeł energii cieplnej: pompy ciepła, kolektora słonecznego lub kotła. Ze względu na dużą średnicę i powierzchnię wymiennik ma niski opór hydrauliczny i krótki czas nagrzewania wody, a praca czynnikiem o niskiej temperaturze dodatkowo ogranicza powstawanie kamienia kotłowego wewnątrz zbiornika. Króciec cyrkulacji 3/4" pozwala włączyć urządzenie w instalację z obiegiem cyrkulacyjnym c.w.u. Podgrzewacz może pracować w budynkach mieszkalnych i w obiektach komercyjnych, wyłącznie w pozycji pionowej.

Jak działa podgrzewacz wody z wężownicą?

Czynnik grzewczy krąży w spiralnym wymienniku zanurzonym w wodzie użytkowej i oddaje jej ciepło przez ściankę rury, bez mieszania obu obiegów. Woda ogrzana zbiera się w górnej części zbiornika i stamtąd jest pobierana króćcem c.w.u., a zimna dopływa od dołu — powstaje uwarstwienie temperatury, dzięki któremu ciepła woda jest dostępna, zanim cała pojemność osiągnie temperaturę zadaną. W układzie z pompą ciepła kluczowa jest powierzchnia wężownicy: im większa, tym niższą temperaturę zasilania wystarczy utrzymać, a niższa temperatura zasilania to wyższy współczynnik pracy pompy.

Dla kogo jest KHT BTM Premium?

Dla domu z pompą ciepła powietrze-woda lub gruntową — wężownica 2,6–5,94 m² jest dobrana pod niskotemperaturowe źródło i nie dławi jego wydajności.

Dla instalacji z kolektorami słonecznymi — konstrukcja BTM przewidziana jest do współpracy z kolektorami, a duża powierzchnia wymiany pozwala odebrać ciepło także przy umiarkowanym nasłonecznieniu.

Dla rodziny o dużym rozbiorze wody — warianty 400 i 500 L oferują 352 i 419 l pojemności nominalnej przy wydajności stałej 3000 i 3400 l/h.

Dla obiektów komercyjnych — producent dopuszcza zastosowanie domowe i komercyjne, a kołnierz rewizyjny DN 120 ułatwia okresowe przeglądy wnętrza.

Jak dobrać pojemność podgrzewacza?

Producent podaje prostą wskazówkę: podgrzewacz przeznaczony jest do dziennego zużycia ciepłej wody równego jego pojemności nominalnej. Jeśli realny rozbiór dobowy jest wyraźnie większy niż pojemność nominalna wybranego wariantu, urządzenie będzie pracować ponad założenia — a wtedy okres kontroli stanu anod magnezowych należy proporcjonalnie skrócić. Warto też pamiętać, że ciągła praca przy maksymalnej temperaturze przyspiesza zużycie anod i samego zbiornika.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, która w 2009 roku uruchomiła własną produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — wpisu w karcie gwarancyjnej dokonuje się po instalacji i uruchomieniu.

Często zadawane pytania

Czy ten podgrzewacz nadaje się do pompy ciepła?

Tak, seria BTM jest do tego zaprojektowana. Spiralny wymiennik ciepła o dużej średnicy i powierzchni obniża opór hydrauliczny i skraca czas nagrzewania, a praca czynnikiem o niskiej temperaturze dodatkowo minimalizuje powstawanie kamienia kotłowego wewnątrz zbiornika.

Czy potrzebuję anody magnezowej i jak często ją sprawdzać?

Anody są już zamontowane — w urządzeniu pracują dwie: w górnym króćcu i w kołnierzu rewizyjnym. Producent zaleca sprawdzanie ich stanu raz na 6 miesięcy i wymianę przy znacznym zużyciu; przy zużyciu wody wyraźnie większym od pojemności nominalnej ten okres należy skrócić.

Czy mogę zamontować grzałkę elektryczną?

Tak, urządzenie ma przewidziany króciec 6/4" na grzałkę elektryczną, wyprowadzony na przedniej stronie. Zalecana długość grzałki wynosi 450 mm dla wariantu 200 L, 580 mm dla 300 i 400 L oraz 620 mm dla 500 L.

Jakie ciśnienie i temperatura wody są dopuszczalne?

Maksymalne ciśnienie wody to 6 bar, a maksymalna temperatura podgrzewanej wody — 95°C. Jeżeli ciśnienie w sieci przekracza 6 bar, należy zamontować reduktor ciśnienia; na dopływie zimnej wody montuje się zawór zwrotny i zawór bezpieczeństwa, którego wylotu nie wolno blokować.

Czy podgrzewacz zmieści się w typowej kotłowni?

Decyduje nie tylko wysokość urządzenia, ale i zapas nad nim. Wysokość całkowita to 1391 mm (200 L), 1416 mm (300 L), 1666 mm (400 L) i 1683 mm (500 L), a odległość od góry podgrzewacza do sufitu musi być większa niż długość anody magnezowej, żeby dało się ją wymienić — anoda główna ma od 500 do 1000 mm w zależności od wariantu. Przy wnoszeniu przydaje się przekątna przechyłu R: od 1526 do 1856 mm.

Czy izolację można zdjąć na czas transportu?

Nie. Oznaczenie WP-PU to biała izolacja z twardej pianki poliuretanowej, trwale związana ze zbiornikiem i nierozbieralna. Przy planowaniu drogi transportowej należy więc liczyć się ze średnicą z izolacją: od 632 mm w wariancie 200 L do 784 mm w wariancie 500 L.
